Typiske bruksområder
01 / hydraulisk sylinderføringsring, støttering
02 / hydraulisk maskineri, smiing maskin verktøy kolonne styrehylse
03 / anleggsmaskiner, kjøretøy svingaksel brakett foring
Tekniske parametere
| Modellll | farge | Tetthet (8/cmP) |
Forlengelsesstyrke
(MPa) | trykkstyrke | Hardhet | friksjonskoeffisient | Driftstemperatur
(°C) |
| Flatt på den laminerte overflaten | Vinkelrett på laminatoverflaten | tørr | Oljesmøring |
| PFC-1 | Blek gulbrun | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~ 130 |

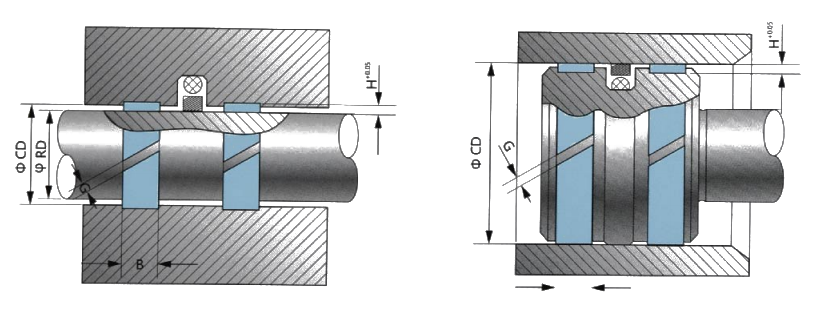

Det hydrauliske sylinderstempelet og stempelstangstøtteringene refererer til spesifikasjonen
Mål: mm
| Materiale | Ytre diameter toleranse CD | Toleranse for indre diameter d | Veggtykkelsestoleranse H | Breddetoleranse B | Innsnitt OD CD | Innsnitt G | Innsnittstoleranser |
PFC-serien
Styrringer av høy styrke | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |

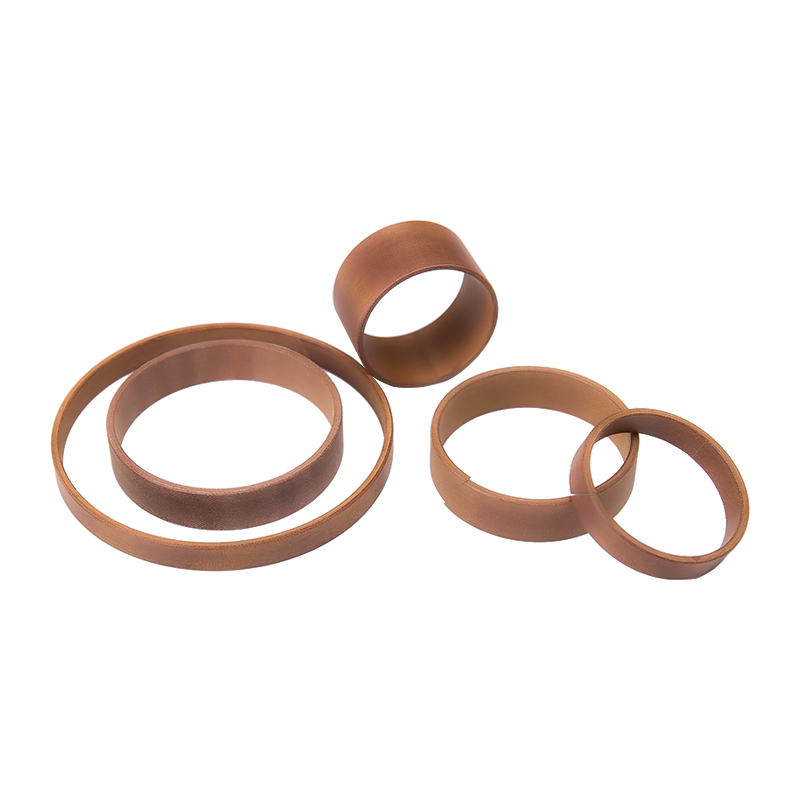

Materialintroduksjon
PFC-2-materiale er et høyfast komposittmateriale dannet ved termoherdning ved en viss temperatur og trykk ved bruk av løselig fenolharpiks som inneholder jevnt fordelt grafitt og høykvalitets bomullsfiberstoff. Den har høy mekanisk styrke, utmerket friksjon og slitasjeytelse, god temperaturmotstand og tåler sterke vibrasjoner, slagbelastninger og milde rotasjonsbelastninger under semi-statiske forhold. Den kan fungere i lav olje- eller oljefri tilstand og er egnet for ingeniørmaskiner, svingbrostøttebøssinger for ingeniørkjøretøyer, smipressesøyleføringer, sfæriske lagre, etc.
Tekniske parametere
| Modellll | Farge | Tetthet
(g/m.) | Strekkstyrke
(MPa) | Trykkstyrke | hardhet | Friksjonskoeffisient | Driftstemperatur (°C) |
| Parallelt med den laminerte overflaten | vinkelrett på laminatoverflaten | Tørr | Oljesmøring |
| PFC-2 | svart | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~ 130 |
Typiske bruksområder
01/Kuleventil, spjeldventil akselhylse
02/Plastmaskiner Grønn søyleføringshylse
03/Hydraulisk maskinakselhylse
04/Hydraulisk maskineri, smimaskinsøyleføringshylse
05/Anleggsmaskiner, kjøretøy svingbro brakett foring
06/Sfæriske lagre og marine lagermaterialer for marineteknisk utstyr
Materialintroduksjon
Dette materialet er sammensatt av syntetiske fibre, forsterket polyesterharpiks og selvsmørende mikropulver. Har lav friksjonskoeffisient, høye mekaniske egenskaper og kjemisk korrosjonsbestandighet
Den har god ytelse og lav vannabsorpsjon.
Tekniske parametere
| Modellll | Farge |
Tetthet
(g/m) | Komprimerende styrke
(MPa) | Friksjonssystem (tørr friksjon) | Driftstemperatur |
| Minimum temperatur | Minimum temperatur |
| PFC-20 | Grønn eller hvit | 1,2-1,4 | 330 | 0,13 (bruk GB/T3960) | 120 | -40 |
Typiske bruksområder
01/Ledering
02/Lagre, akselhylser og lagerskall
03/Skipsbygging og marine komponenter
04/Byggmaskindeler
05/Hydrauliske kraftgenereringskomponenter
