HZ-800 bimetall komposittlager Produsenter

På grunn av egenskapene til HZ bimetalliske lagermaterialer, må HZ bimetalllagre fungere i et oljesmurt miljø. I henhold til ulike bruksscenarier kan de generelt utformes for tre smøreforhold. I lavhastighets bevegelsesscenarier som bilbalansebroer, fjærstålplater, bremsesko, styreknoker, punchguider, bulldoserdrivhjul, drevne hjul og andre deler, kan de utformes for fettsmøring, det vil si at fett påføres lageroverflaten under montering, og deretter tilsettes fett regelmessig under bruk. I bevegelsesscenarier med middels hastighet som koblingsstenger, stansing og skjæring av maskinaksler, transporthjul og andre deler, kan de utformes for å være utstyrt med oljekoppsmøring. I høyhastighets bevegelsesscenarier som girkasser, oljepumper, oljesylindere, motorer, clutcher og andre deler, kan de utformes for oljenedsenkingssmøring.

Velkommen til Huazhou Zirun
Selskapet ble grunnlagt i august 2010, og i 2019 utviklet det seg til Zhejiang Huazhou Technology Co., Ltd., som spesialiserer seg på forskning og utvikling, produksjon, salg og service av selvsmørende lagerprodukter som en av de store integrerte foretakene. Helt siden etableringen har selskapet alltid fulgt veien for profesjonell utvikling og vunnet markedet med sitt ledende tekniske nivå, utmerkede produktkvalitet og servicekonsept av høy kvalitet. Fabrikken ligger i Jiangnan vannby - Nanxun, med en investering på 100 millioner yuan, et produksjonsareal på 3W kvadratmeter, introduksjon av mer enn 280 sett med spesialutstyr, utstyrt med 100 000 former, mer enn 150 fagfolk og 50 automatiske produksjonslinjer.
Les mer
FABRIKKOMVISNING
  • Plante
  • Utstyr
  • Utstyr
  • Utstyr
Tilbakemeldinger
Nyheter Oppdatering
Bransjekunnskap

Zhejiang Huazhou Technology Co., Ltd. er en Kina-basert produsent av glidelagre, og HZ-800 bimetall komposittlager familie er vår serie med stålstøtte, blybronseforet for oljesmurt bruk med høy belastning. Vi produserer materialkvalitetene HZ800, HZ720, HZ700, HZJ20 og HZ930 som foringer, pakkede hylser, flensdeler og trykkskiver, levert til bil-, konstruksjons-, landbruks- og generelle industriprogrammer.

Serien er bygget rundt en bimetallstrimmel: en bakside av lavkarbonstål for strukturell styrke og varmeavledning, metallurgisk bundet til en kobberlegering som bærer glideoverflaten. Deler formes, maskineres og ferdigstilles i vårt Nanxun-anlegg, hvor mer enn 280 sett med spesialutstyr og 50 automatiske produksjonslinjer støtter volumprogrammer samt tilpassede geometrier.

Hva HZ-800-serien dekker

Hver HZ-800-del deler den samme bimetallkonstruksjonen, men overflatefinishen og smørefunksjonen er valgt for arbeidspunktet. Varianter med glatt plate kjører med en vanlig glidende overflate; varianter med oljespor bærer maskinerte kanaler som fordeler smøremiddel over den belastede sonen; kobberbelagte varianter legger til et elektroplettert lag for termisk ledningsevne og innkjøringsadferd. Grafitt-innstøpte og sveiset flensversjoner utvider familien til spesifikke monterings- og smøreforhold.

Modell Overflate / funksjon Typisk passform

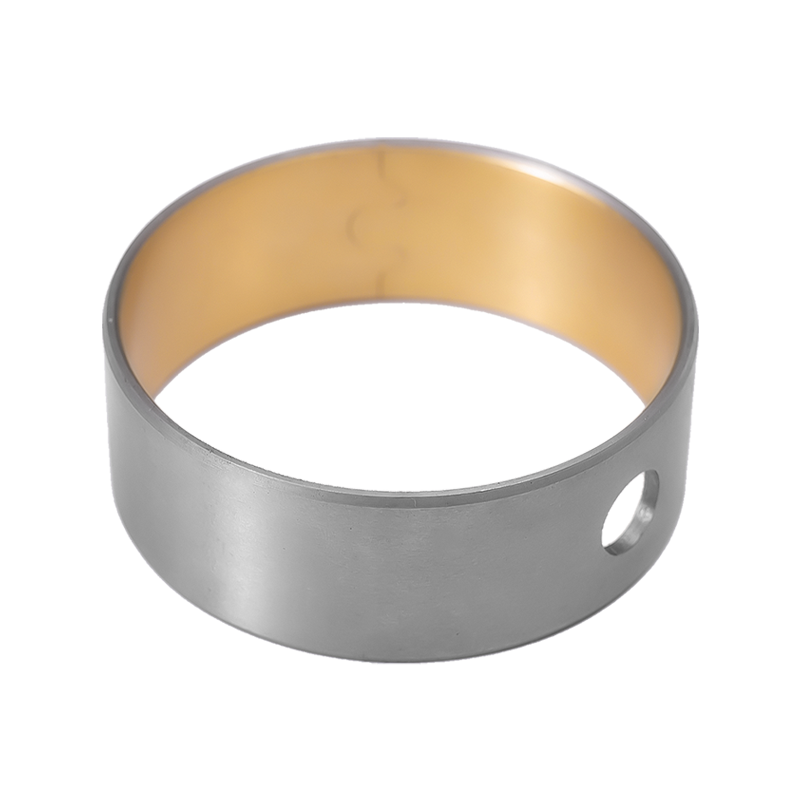

HZ801 Naturlig farge, glatt plate Slagkraftige og vibrerende foringer og skiver; grense eller blandet smøring
HZ802 Naturlig farge, oljespor Styreinnretninger, king-pin busker, pedalbøssinger, løfteutstyr

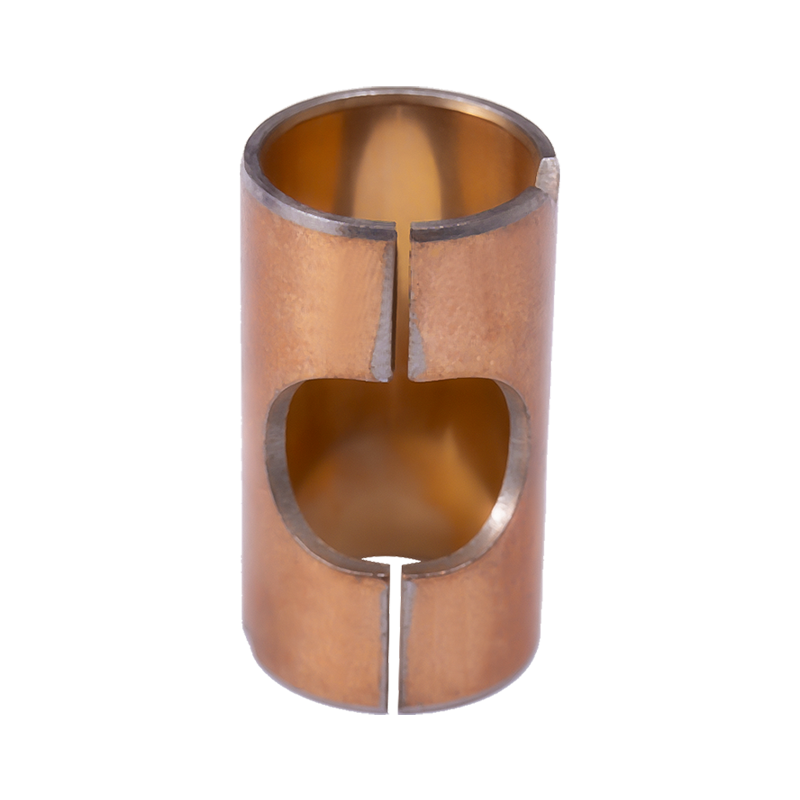

HZ803 Kobberbelagt, glatt plate Elektriske motorer, hydrauliske pumper, halvsmurt innkjøringsplikt
HZ804 Kobberbelagt, oljespor Kontinuerlig smurt rotasjon med kontrollert oljemating

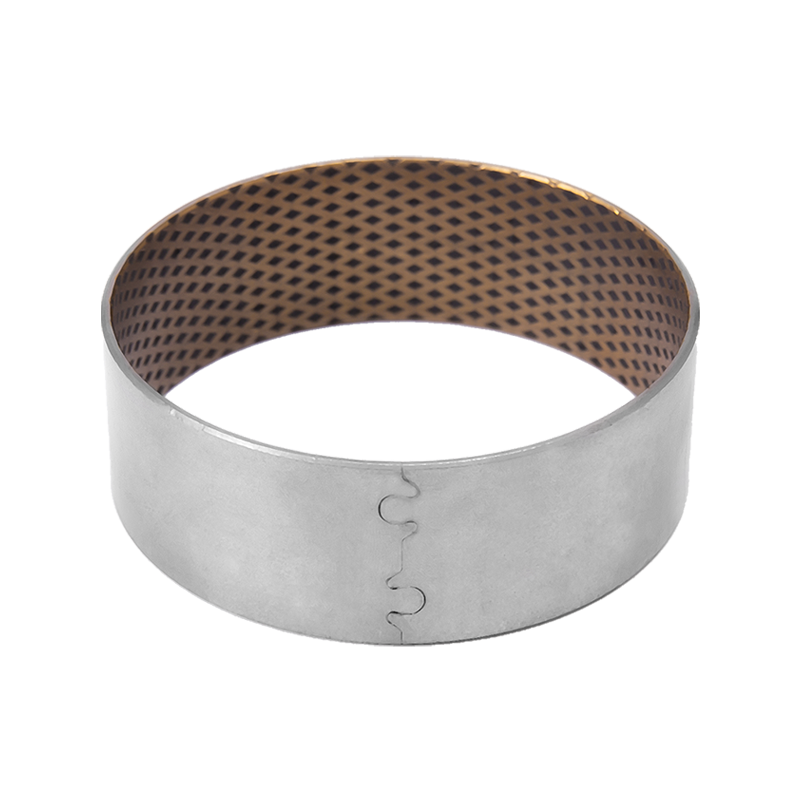

HZ08G Bimetallisk, grafittinnstøpt kobberbøssing Applikasjoner som trenger backup tørrsmøring ved oppstart

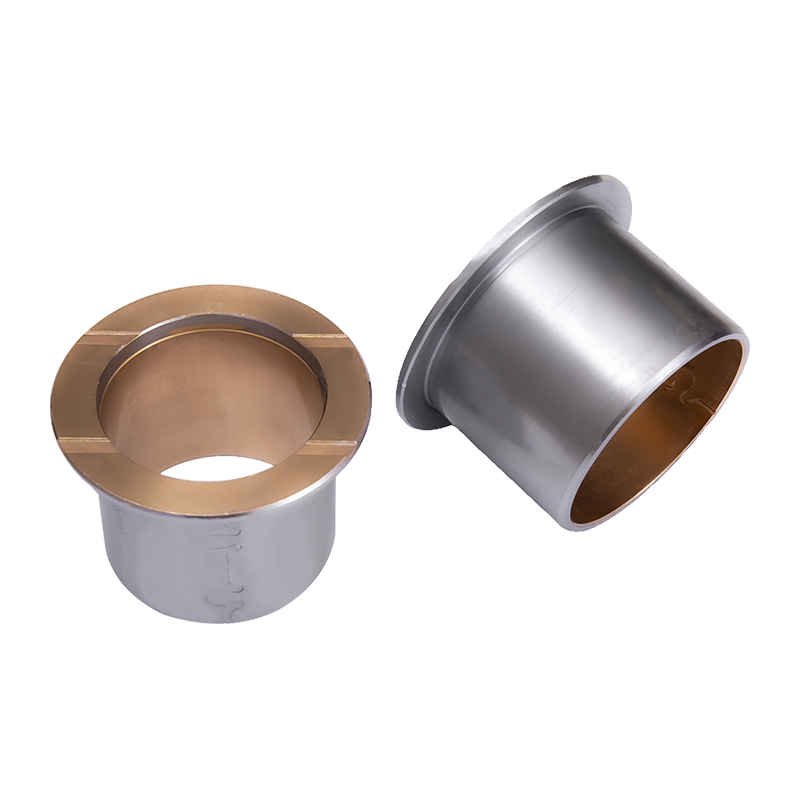

HZ08M Sveiset flens bimetallisk kompositt Aksial plassering pluss radiell belastning i en del

Materialkarakterer og belastningsgrenser

Fôringslegeringen bestemmer tillatt belastning, hardhet og temperaturtak. Vi produserer fem standardkvaliteter, hver med anerkjente internasjonale ekvivalenter, så en tegning som refererer til SAE-, GLYCO- eller JIS-koder kan matches med et Huazhou-materiale uten å redesigne huset.

  • HZ800 / CuPb10Sn10 — bronsehardhet HB 70–100, tillatt maks dynamisk belastning 65 N/mm², maks temperatur 260 °C. Den sterkeste karakteren i serien, egnet for kraftige og vibrerende foringer og skiver.
  • HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. God tretthetsstyrke og glideevne for middels belastning, middels hastighet.
  • HZ700 / CuPb30 — HB 30–45, 25 N/mm², 150 °C. Anfallsmotstand og toleranse for fremmede partikler; hovedlager i høyhastighetsmotorer.
  • HZJ20 / AlSn20Cu (blyfri) — HB 30–40, 30 N/mm², 200 °C. Moderat belastning, god korrosjonsbestandighet for halvbøssinger og kompressor- eller kjøleskapslagre.
  • HZ930 / CuSn6.5P0.1 (blyfri) — HB 60–90, 65 N/mm². Blyfritt alternativ med høy utmattelsesstyrke og lastekapasitet.

Matchende akselhardhet er spesifisert per klasse - 53 HRC for HZ800 og HZ930, 50 HRC for HZ720, 270 HB for HZ700 og 250 HB for HZJ20 - så akselmateriale og varmebehandling er en del av lagervalget, ikke en egen beslutning.

Smøredesign: Fett, oljekopp eller oljeneddykking

HZ-800-lagre må gå i et smurt miljø. Vi designer smøremetoden rundt bevegelsesprofilen i stedet for å bruke ett mønster på hver del.

Fettsmøring

Bevegelse i lav hastighet — balansebroer til biler, fjærstålplater, bremsesko, styreknoker, slagføringer, bulldoserdrift og drevne hjul. Fett påføres ved montering og etterfylles ved serviceintervaller.

Oljekoppsmøring

Middels hastighet – koblingsstenger, stansing og klipping av verktøymaskiner, transporthjul. Oljetilførsel er anordnet gjennom huset eller akselen.

Olje nedsenking

Høyhastighets bevegelse - girkasser, oljepumper, oljesylindere, motorer, clutcher. Lageret går fullt oversvømmet og er avhengig av foringens utmattelsesstyrke.

Hvor utvalget passer på tvers av produktfamilien vår

HZ-800 er den smurte grenen med høy belastning i vårt glidelagerprogram. Der et prosjekt trenger et annet smøreregime eller boligstil, leverer vi den matchende familien fra samme anlegg.

Konfigurasjonsalternativer vi bygger til

HZ-800 deler leveres som pakkede bøssinger, maskinerte hylser, flensbøssinger, halvbøssinger og skiver. Innenfor det er de konfigurerbare variablene:

  • Boring, utvendig diameter, veggtykkelse og lengde, inkludert tynnveggsseksjoner.
  • Oljespormønster - enkelt, enkelt oljehull, diamant- eller spiralspor, eller kundetegning.
  • Overflatebehandling - naturlig finish eller kobberbelegg.
  • Flensgeometri, sveiset flens, faser og monteringsgjennomføringer.
  • Valg av materialkvalitet mot belastning, hastighet, temperatur og akselhardhet.

Produksjon, kvalitet og aksept

Nanxun-anlegget driver kveilmaskiner, stansepresser, automatisk avfasing og kveilutstyr og sintringslinjer for råmaterialer, støttet av tusenvis av sett med slipeverktøy. Denne utstyrsbasen lar oss holde dimensjonskonsistens på tvers av gjentatte batcher i stedet for å behandle hver bestilling som en engang. Kvalitetssystemet vårt er sertifisert i henhold til IATF 16949 for bilforsyningskjeden, og vi har nasjonale høyteknologiske bedriftsgjenkjennings- og bruksmodellpatenter som dekker lagerprodukter.

Aksept avtales pr prosjekt. Typisk dokumentasjon inkluderer materialkvalitetsbekreftelse mot spesifisert ekvivalent kode, bronsehardhet, dimensjonal inspeksjon av boring, OD, lengde og veggtykkelse, og overflatetilstanden til foringen og pletteringen. Der en kunde krever inspeksjon av første artikkel eller prøvegodkjenning, produserer vi prøver på tre dager for evaluering før serieutgivelse.

Installasjon, vedlikehold og reservedeler

Bimetallbøsninger er normalt pressemontert i et maskinert hus. Boringstoleranse etter montering, husets rundhet og innføringsfasing påvirker den endelige klaringen, så vi leverer anbefalte passformdata med tegningspakken. Fordi foringen er metallurgisk festet til stålunderlaget, kan delen skiftes ut som en enkelt gjenstand uten å bearbeide huset på nytt.

  • Fettsmurte deler krever periodisk etterfylling; oljematede deler er avhengige av å opprettholde oljetilførselen og filtreringen.
  • Reservedeler produseres etter samme tegnings- og materialkvalitet som originalleveransen.
  • Slitte busker identifiseres ved økt klaring, støy eller temperaturøkning ved huset.

Informasjon vi bruker for å konfigurere løsningen din

For å sitere et HZ-800-lager nøyaktig, jobber vi fra applikasjonen, ikke fra et katalognummer alene. Følgende innganger lar oss velge karakter, geometri og smørefunksjon og bekrefte gjennomførbarhet.

Inndata Hva vi trenger Hvorfor det betyr noe
Dimensjoner Boring, OD, lengde, veggtykkelse, flensstørrelse, tegning eller prøve Definerer formings- og maskineringsruten
Last Radiell belastning, retning, sjokk eller vibrasjon Stiller inn nødvendig tillatt dynamisk belastning og gradering
Bevegelse Hastighet, slag, rotasjon eller oscillasjon, driftssyklus Driver smøremetode og spordesign
Miljø Driftstemperatur, forurensning, korrosjonseksponering Bekrefter valg av taktemperatur og belegg
Parringsskaft Materiale, hardhet, overflatefinish Må oppfylle spesifisert HRC eller HB minimum
Bolig Boringstoleranse, materiale, veggtykkelse Bestemmer press-fit og post-fit klaring
Program Årlig volum, batchstørrelse, leveringsplan, emballasje Planlegger verktøy, produksjonsplasser og forsendelsesomfang

Ofte stilte spørsmål

Hva er forskjellen mellom HZ801 og HZ803?

Begge er glatt-plate bimetall-lagre med samme stålstøttede, bly-bronse-forede konstruksjon. HZ801 har en naturlig finish for rask innkjøring og stabil friksjon under store påkjenninger. HZ803 legger til et elektroplettert kobberlag som forbedrer termisk ledningsevne, korrosjonsmotstand og kompatibilitet med den tilpassede overflaten, som passer til motorer, hydrauliske pumper og semi-smurt bruk.

Kan HZ-800 lagre kjøre uten olje?

HZ-800 bimetalllagre er designet for smurte applikasjoner. Den grafittinnstøpte HZ08G-varianten gir reservesmøring under oppstart eller periodisk drift, men kontinuerlig tørrkjøring er ikke den tiltenkte oppgaven. For fullstendig vedlikeholdsfri drift vil vi heller se på HZ-10 selvsmørende utvalg.

Hvilken klasse skal brukes for støtbelastninger?

HZ800 med CuPb10Sn10-fôr er den sterkeste kvaliteten i familien, med en tillatt maksimal dynamisk belastning på 65 N/mm² og et temperaturtak på 260 °C. Det er standardvalget for kraftige vibrerende foringer og skiver. HZ930 tilbyr et blyfritt alternativ med samme 65 N/mm² karakter.

Leverer du tilpassede dimensjoner og oljespormønstre?

Ja. Vi produserer til kundetegninger, inkludert ikke-standard boring, OD, lengde, veggtykkelse, flensgeometri og spormønstre. Prøver produseres på tre dager slik at passformen og løpeatferden kan kontrolleres før serieproduksjon.

Hvilken dokumentasjon følger med en ordre?

Materialkvalitet og tilsvarende kode, bronsehardhet, målinspeksjonsregistreringer og overflatetilstand er standardpakken. Inspeksjonsrapporter fra første artikkel og prøvegodkjenningsprotokoller leveres der prosjektet krever det. Vårt kvalitetssystem er sertifisert i henhold til IATF 16949.

Hvordan pakkes og sendes lagrene?

Emballasje og leveringsomfang avtales per bestilling, som dekker delbeskyttelse, merking og kartong- eller pallekonfigurasjon. Vi eksporterer til markeder inkludert Russland, Malaysia, Irak og Romania, og bekrefter fraktvilkår under bestillingsgjennomgang.
