HZ-FR Bronse netting PTFE mykt beltelager

Søknadsomfang

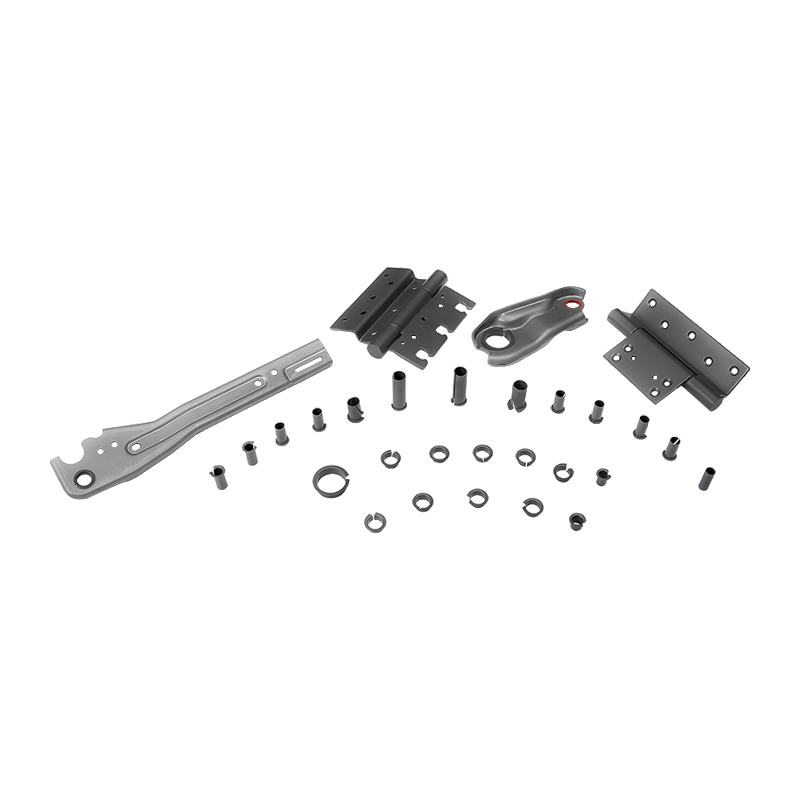

For tiden er det mye brukt i tekstilmaskiner, sfæriske lagre, bildørhengsler og så videre.

Teknisk dato

Teknisk støtte

Lagervalg

HZ bush har utviklet typer lagermateriale i henhold til forskjellig arbeidsforhold, brukeren kan velge materialbase på lagerarbeidsmiljø, belastning, hastighet, slitasje, motstandsforespørsel, flyttemetode, installasjon, materialkostnad etc.

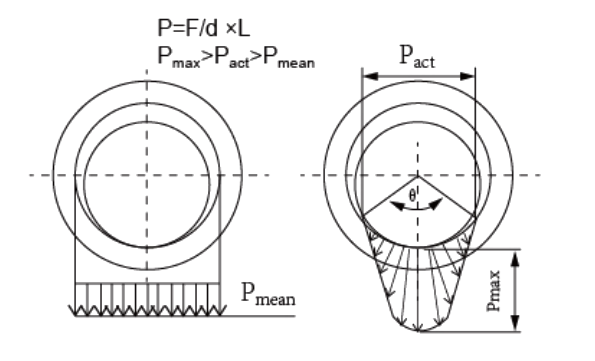

Lagerbelastning

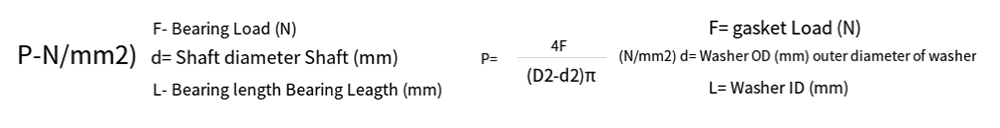

Sylindriske bøssinger, flensbøsninger / trykkskive

Som klaringsfaktor, avfasing av bøssinger, oljespor etc. Den faktiske belastningen (Pact) er høyere enn beregningsteori (Pmean).

Hastighet

Roterende bevegelse / Oscillerende bevegelse / frem- og tilbakegående bevegelse

PV=PXV (N/mm2xm/s)

PV er produktet av den spesifikke lagerbelastningen p og glidehastigheten V som er svært viktige designdata. Vi anbefaler utforming av lavere PV-verdi vil føre til lengre levetid. Overskrid heller ikke maks. av materialbelastning, hastighet, temp. Og lavere hvis mulig.

Installasjonen av glidebøssingen og huset

HZ-bøssinger skal rengjøres i parafin eller dieselolje, senkes i motorolje og tørkes opp. Når bøssingen er installert i huset, sørg for at bøssingen ikke roterer i huset eller beveger seg i aksial retning og samtidig gjør den ytre overflaten i full kontakt med grunnhullet, generelt garanterer kontaktarealet over 7o%, og dermed forbedre belastningskapasiteten og overføringen av friksjonsvarme. Den indre overflaten til HZ-bøssingen er laget av selvsmørende plast, den ytre overflaten stålbakside, friksjonskoeffisienten mellom stål og stål er større enn for stål til plast, så vi bør velge den lettgraderte tette passformen, som hindrer akselhylsen i å bevege seg i basen når du arbeider, og forhindrer også at de indre hullene blir deformert på grunn av den store og for store diameteren.

Utsirkelen til akselhylsen bør unngås under høytrykksarbeidsforhold. To metoder anbefales her:

1. Øk den ytre diameteren på akselhylsen, og deformasjonen av indre hull kan kalibreres med kalibreringskjernestav.

2. Når du installerer, påfør ZY 801 oksygenhat-lim i huset for å styrke kombinasjonsstyrken mellom akselhylsen og bunnhullet.

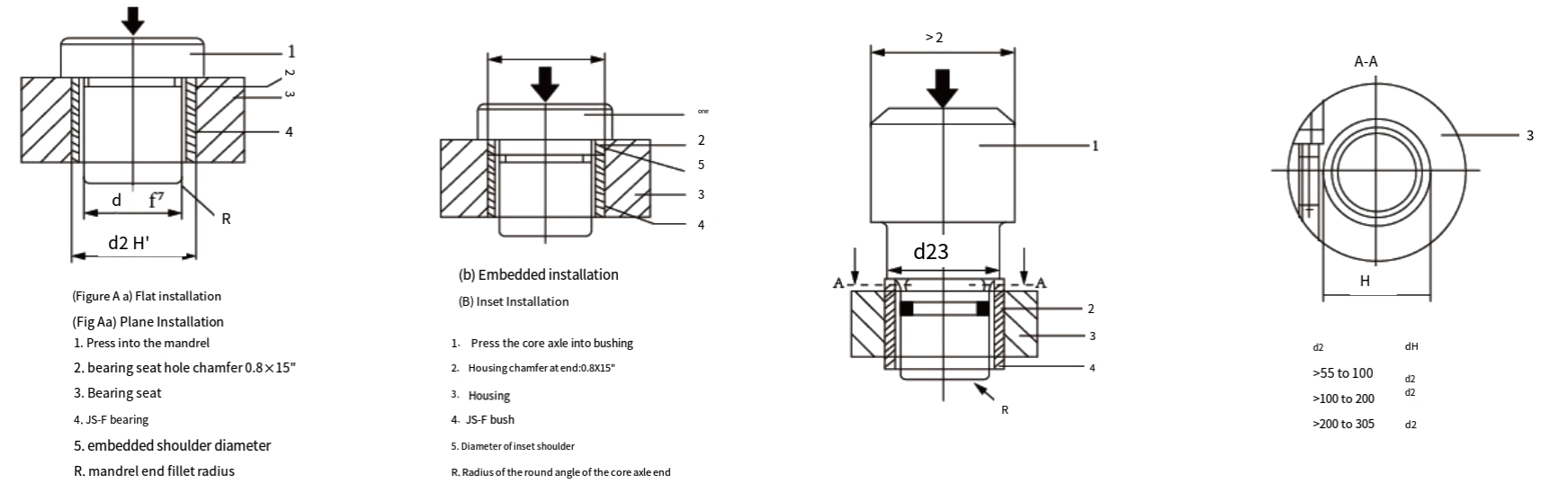

For bøssing (ytre diameter <55 mm), trykk bøssingen forsiktig og forsiktig inn i huset med en kjerneaksel med håndtak. Fig.

For bøssing (ytre diameter>55 mm), trykk bøssingen forsiktig og forsiktig inn i huset ved å bruke et håndtak med en skulder, en "O"-ring og en hjelpesirkel.Fig B.
