HZ-JDB grafitt kobberhylse: Vedlikeholdsfrie kobberlegeringer

Zhejiang Huazhou Technology Co., Ltd. produserer HZ-JDB grafitt kobberhylse familie — kobberlegeringsbøssinger med innebygd solid grafittsmøremiddel som går uten olje i høybelastning, intermitterende og oscillerende bevegelser. Vi produserer disse som en kinesisk HZ-JDB-grafittkobberhylseprodusent fra fabrikken vår i Nanxun, Huzhou, og leverer standard metriske størrelser og tilpassede konfigurasjoner for produksjonslinjer for biler, vannkontrollporter, plastmaskineri, periferiutstyr til stansepresser, turbiner og lignende utstyr.

Serien dekker rette ermer, flensede ermer og grafittglidere med høy hardhet. Hver variant bruker det samme arbeidsprinsippet: grafittplugger fordelt gjennom en bronse- eller messingmatrise legger en overføringsfilm på akselen, slik at lageret opprettholder en lav friksjonskoeffisient selv når fett eller olje ikke kan etterfylles.

Vår HZ-JDB-serie og hvor hver type passer

Vi leverer tre produkttyper under kategorien HZ-JDB grafitt kobberhylse. Valget avhenger av lastretning, husdesign og om applikasjonen trenger aksial plassering eller et glidende grensesnitt.

For applikasjoner som også trenger et smurt metallgrensesnitt, vår HZ-090 enkeltmetallkobberhylse og HZ-800 bimetallkomposittlagerdekke oljespor og stålstøttede alternativer innenfor samme anlegg.

Materialekarakterer og arbeidsgrenser

Vi bearbeider HZ-JDB foringer fra flere kobberlegeringskvaliteter slik at lageret kan tilpasses belastning, temperatur og smøreforhold. Tabellen nedenfor oppsummerer de viktigste tekniske indeksene vi jobber etter når vi utarbeider et forslag.

JDB-1 er vår generelle kvalitet for blandet tørr og oljet bruk, inkludert vanneksponering. JDB-2 passer posisjoner med lav belastning og høy temperatur. JDB-3 sparer kostnader ved å kombinere en stålbakside med en bronseforing. JDB-4 erstatter JDB-2 der mekaniske krav er lavere. JDB-5 er den forsterkede kvaliteten for tunge heisestøtter, men stålmatrisen er ikke beregnet for vann-, syre- eller alkalikontakt.

Størrelser, toleranser og konfigurasjonsalternativer

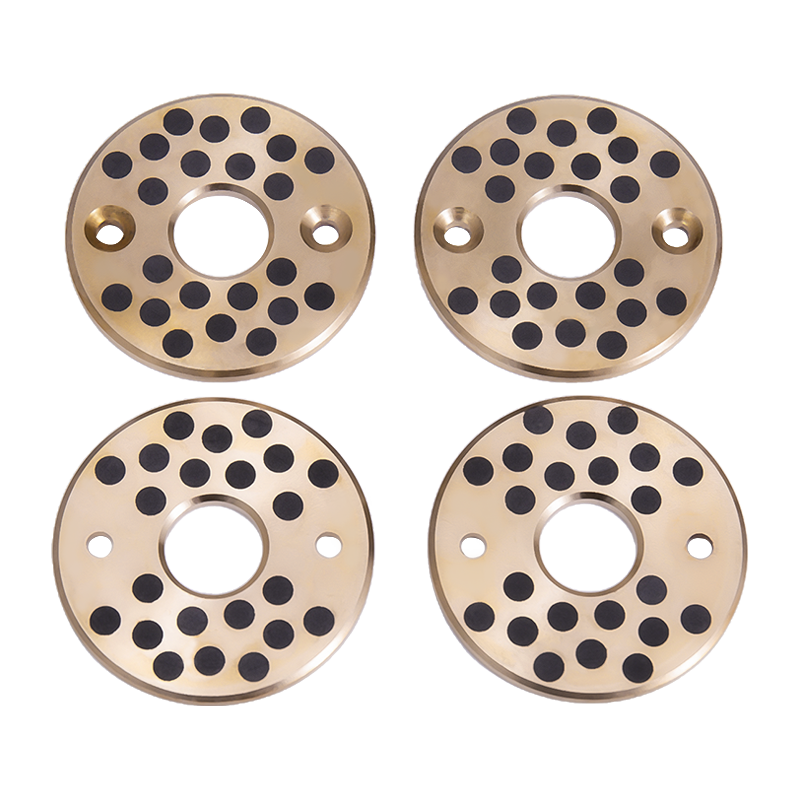

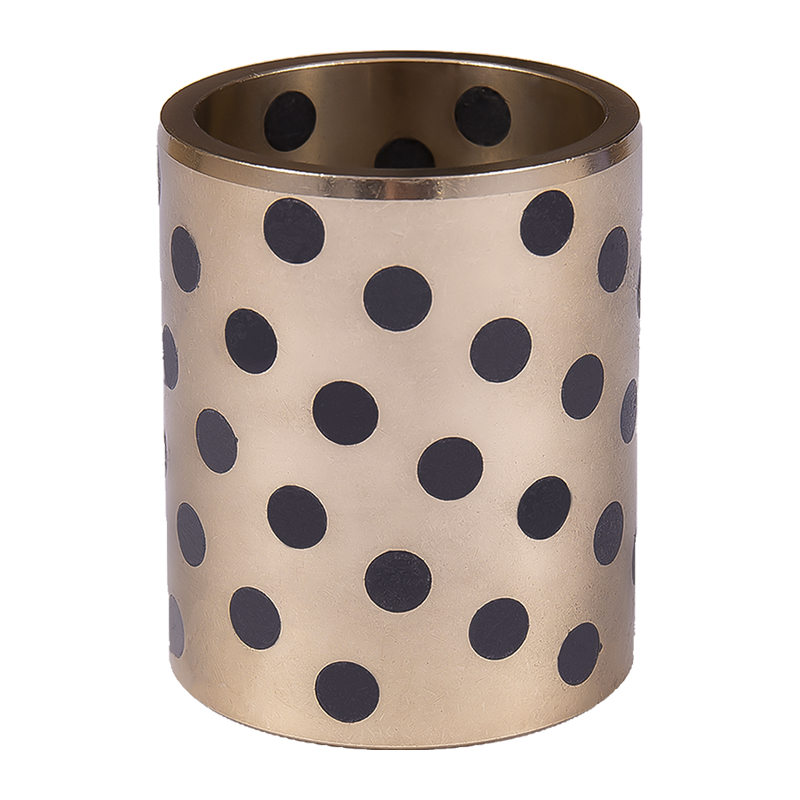

Rette HZ-JDB-hylser produseres i standard metriske størrelser fra 8 mm til 150 mm boring, med tilleggsstørrelser tilgjengelig på forespørsel. Flensede HZ-JFB-hylser går fra 10 mm til 120 mm boring med flensdiameter tilpasset husets skulder. HZ-JSP grafittglidere leveres i bredder fra 28 mm til 150 mm og lengder fra 75 mm til 350 mm.

• Boringstoleranse: F7 for rette ermer, med flensvarianter holdt i samme passformsklasse.
• Utvendig diameter: m6 for presspasning i et maskinert hus.
• Lengdetoleranse: −0,30 til −0,10 mm på standard rette ermer.
• Grafittpluggmønster: standardfordeling eller justert for belastningssone og bevegelsestype.
• Flensalternativer: vanlig flens, avfaset flens eller flens med monteringshull.
• Overflatefinish: maskinert boring og OD, med valgfrie oljespor eller smørehull.

Vi produserer også relaterte selvsmørende produkter som HZ-10 selvsmørende lagre og HZ-20 grensesmurte lagre når et prosjekt trenger en blanding av lagertyper fra én leverandør.

Applikasjonstilpasning og prosessbetingelser

HZ-JDB grafitt kobberhylser brukes der smøreintervaller ikke kan opprettholdes pålitelig. Den innebygde grafitten gir en kontinuerlig solid smørefilm, slik at lageret fortsetter å fungere under støvete, tørre eller høye varmeforhold. Typiske stillinger inkluderer produksjonslinjer for biler og lokomotiver, turbinkoblinger, reservoararbeids- og ulykkesdører, plastmaskineri, periferiutstyr til stansepresser og anleggsmaskiner.

For høybelastning, intermitterende eller oscillerende bevegelse, bærer kobberlegeringsmatrisen trykkbelastningen mens grafitten reduserer friksjonen ved kontaktflaten. Kobbers termiske ledningsevne hjelper til med å spre varme som genereres ved lagergrensesnittet, som støtter stabil drift i kontinuerlig utstyr.

Kvalitetskontroll og aksept

Vårt anlegg opererer under et kvalitetsstyringssystem og har IATF16949-sertifisering for bilforsyning. Vi inspiserer innkommende kobberlegering, kontrollerer grafittpluggplassering og sjekker boring, OD og lengde mot tegningen før pakking. For prosjektbestillinger kan vi levere målinspeksjonsdokumenter og materialsertifikater sammen med forsendelsen.

Aksepttesting dekker typisk passform, overflatetilstand, grafittfordeling og, der det er nødvendig, en innkjøringssjekk på prøvebasis. Vi avtaler inspeksjonsplanen med kunden før produksjon slik at de leverte foringene samsvarer med tegningen og arbeidsforholdene.

Informasjon vi bruker for å konfigurere løsningen din

For å utarbeide et passende forslag til HZ-JDB grafitt kobberhylse, trenger vi følgende prosjektinndata. Jo mer komplette dataene er, desto mer nøyaktig kan vi matche karakter, størrelse og grafittmønster.

• Akseldiameter og husboring, med toleranseklasse.
• Radiell belastning, aksial belastning og bevegelsesretning (roterende, oscillerende eller lineær).
• Driftstemperaturområde og omgivelsesforhold (støv, vann, kjemikalier).
• Hastighet og driftssyklus, inkludert start-stopp-frekvens.
• Smøretilstand: tørr, oljet, fett eller vannsmurt.
• Hylselengde, flenskrav og eventuelle monteringsbegrensninger.
• Årlig mengde og leveringsplan.
• Tegning eller prøve, hvis en tilpasset profil er nødvendig.

Send disse detaljene gjennom vår produktforespørsel, og vi vil bekrefte anbefalt karakter, dimensjoner og grafittoppsett. Prøver produseres på 3 dager, og vår daglige produksjon når 500 000 stykker over de selvsmørende lagerlinjene.

Installasjon, vedlikehold og servicevennlighet

HZ-JDB-foringer installeres ved presspasning i et maskinert hus. Den ytre m6-diameteren og F7-boringen skaper interferensen som trengs for å holde hylsen uten ekstra festemidler. For flenstyper ligger flensen mot husets overflate og forhindrer aksial bevegelse. Vi anbefaler en innføringsfas på husets boring for å unngå å skade grafittpluggene under montering.

Når det er installert, trenger ikke lageret rutinemessig smøring. Vedlikeholdskontroller fokuserer på slitasjedybde, akseloverflatetilstand og eventuelle tegn på overoppheting. Fordi grafittfilmen er selvfornyende, fortsetter bøssingen å fungere selv om den første smørefilmen er forstyrret. Utskifting følger samme press-fit prosedyre, og vi leverer reservebøssinger til original tegning.

Ofte stilte spørsmål

Hva er forskjellen mellom HZ-JDB og HZ-JFB?

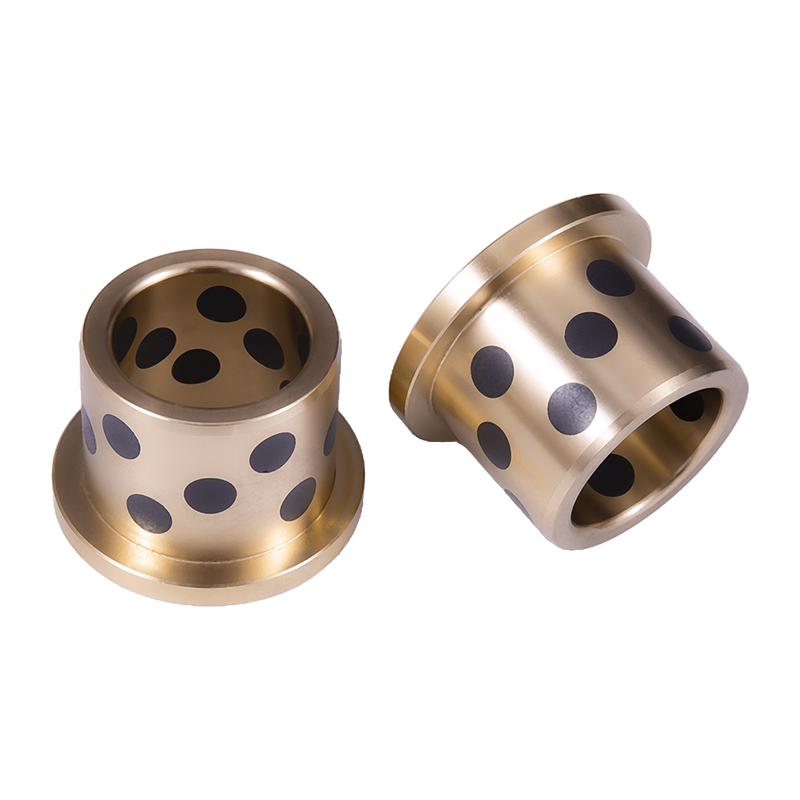

HZ-JDB er en rett sylindrisk hylse for radielle belastninger. HZ-JFB legger til en integrert flens som plasserer lageret aksialt og fordeler lasten over et større husområde. Begge bruker samme kobber-grafitt selvsmørende prinsipp.

Kan HZ-JDB-foringer gå helt tørre?

Ja. Den innebygde grafitten gir solid smøring, slik at lageret fungerer uten olje eller fett. Tørrkjøring er vanlig i støvete, høye temperaturer eller utilgjengelige posisjoner der smøring ville være upraktisk.

Hvilken klasse skal jeg velge for høy belastning og høy temperatur?

JDB-1 håndterer generell høybelastning opptil 100 N/mm² og 300 °C. JDB-5 støtter opp til 250 N/mm² for tunge løftestøtter, men er ikke for vann, syre eller alkali. JDB-2 og JDB-4 dekker posisjoner med lavere belastning og høy temperatur.

Produserer du tilpassede størrelser og grafittmønstre?

Vi bearbeider tilpassede boringer, lengder, flenser og grafittfordelinger fra kundetegninger. Standard metriske størrelser dekker 8–150 mm boring for rette ermer og 10–120 mm for flenstyper, med tilleggsstørrelser tilgjengelig på forespørsel.

Hvilken informasjon trenger du for et tilbud?

Aksel- og husdimensjoner, last, hastighet, temperatur, smøretilstand, mengde og leveringsplan. En tegning eller prøve hjelper oss å bekrefte den nøyaktige konfigurasjonen. Vi svarer på henvendelser innen 12 timer etter arbeidsdagen.

Hvordan pakkes og leveres foringene?

Bøsninger er pakket for å beskytte de maskinerte overflatene og grafittpluggene under transport. Vi bekrefter emballasje, merking og leveringsomfang med bestillingen, og kan inkludere inspeksjonsprotokoller og materialsertifikater for prosjektforsendelser.
