HZ-EP Engineering plastlager Produsenter

Hva er HZ-EP Engineering Plastic Bearings

HZ-EP-lagre er vanlige glideelementer dannet av termoplast ved sprøytestøping, med fiberforsterkning og solide smøremiddelfyllstoffer der plikten krever det. Fordi geometrien kommer fra en støpeform i stedet for en maskineringssyklus, kan vi produsere ribber, flenser, olje- eller fettlommer, snapfunksjoner og ikke-sirkulære boringer som vil være kostbare i bronse eller stål.

Materialmatrisen bærer smøremiddelet, så lageret går tørt eller med bare grensesmøring. Friksjonen forblir lav i både tørre og smurte forhold, og polymeren tåler fuktige, saltholdige og mildt kjemiske miljøer hvor en metallbuss ville korrodere. Den lave tettheten reduserer også roterende masse og overført støy.

Hvor serien passer

• Bilkomponenter – setehengsler, pedaltapper, låse- og koblingspunkter, motorfester og innvendige mekanismer.
• Industrielle maskineri — transportbåndsdrift, pakke- og merkelinjer, kamfølgere og lavhastighets roterende ledd.
• Medisinsk utstyr og laboratorieutstyr – fuktighetskontrollerte enheter, sentrifuger og instrumenter der smøremiddelforurensning er uakseptabel.
• Landbruks- og friluftsutstyr – dreiepunkter og koblinger utsatt for støv, nedvasking og vær.

Vårt HZ-EP produktutvalg

HZ-EP-familien er organisert etter bevegelsestype og monteringsstil, slik at et prosjekt kan matches til nærmeste standardgeometri før noe verktøy diskuteres.

Materialer og kritiske spesifikasjoner

Standard HZ-LIN-film og presisjonskvaliteter bruker en høystyrke ingeniørplastmatrise som POM eller PA66, forsterket med fibre og lastet med solide smøremidler inkludert PTFE og grafitt. Smøremidlet frigjøres gradvis under bevegelse, noe som holder friksjonskoeffisienten i området 0,05–0,15 over omtrent -40 °C til 120 °C og støtter dynamiske PV-verdier opp til ca. 1,5 MPa·m/s.

• Statisk trykkstyrke — opptil ca. 120 MPa for de forsterkede filmkvalitetene.

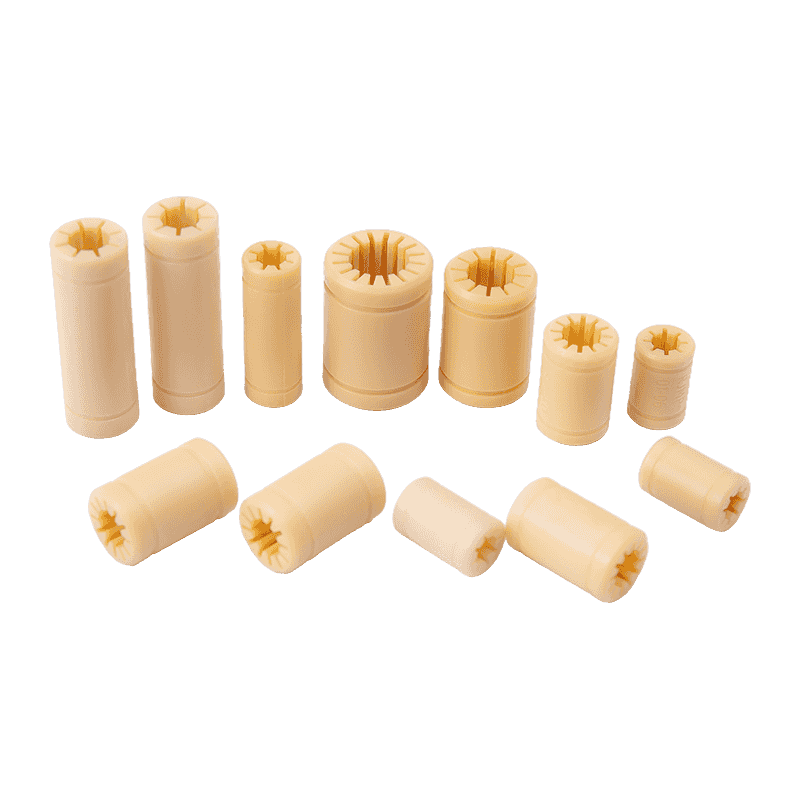

• Presisjonsboringstoleranse — HZ-LIN presisjonsbøsninger holdes til omtrent ±0,02 mm med boringruhet Ra ≤ 0,8 µm for å undertrykke stick-slip.
• Absorbering av fuktighet — under 0,5 % for presisjonsgraden, og holder dimensjonene stabile i fuktighetskontrollert utstyr.
• Huset passer — presisjonshylser er dimensjonert for H7-hus og pressmontering.
• Last inn vurderinger — katalogtabeller viser dynamisk og statisk lastkapasitet per borestørrelse, for eksempel LIN-00-20 ved 1125 N dynamisk og 7875 N statisk.

Fordi polymeren er kjemisk inert og ikke-porøs, motstår den oksidasjon, fortynnede syrer og saltvannseksponering, og støtter ikke mikrobiell vekst – relevant for mattilstøtende og medisinske sammenstillinger. Harde forurensninger legges inn i overflaten i stedet for å risse skaftet.

Hastighet, belastning og termisk oppførsel

Termoplast oppfører seg annerledes enn bronse under hastighet. Varme som genereres ved glidegrensesnittet må gå gjennom akselen og huset, slik at den tillatte PV faller når kontinuerlig hastighet øker og når omgivelsestemperaturen nærmer seg materialgrensen. Vi dimensjonerer lageret slik at produktet av kontakttrykk og glidehastighet forblir inne i materialkonvolutten ved den faktiske driftssyklusen, ikke ved en nominell topp.

Dimensjonsstabilitet under varme er en genuin fordel: polymeren utvider seg ikke som metall, så klaringen forblir forutsigbar og risikoen for anfall fra termisk vekst reduseres. Strukturen demper også harmoniske vibrasjoner, noe som reduserer støy og resonans i presisjonsmaskineri.

Konfigurasjonsalternativer

Innenfor HZ-EP-familien justerer vi materialkvalitet, veggtykkelse, boringstoleransebånd, flensform, smørelommer, tetningslepper og endeavfasninger for å passe sammenstillingen. Typiske konfigurasjonsbeslutninger inkluderer:

• Baseharpiks og fyllstoffpakke — ufylt, fiberarmert eller lastet med fast smøremiddel.
• Toleranseklasse for boring og utvendig diameter tilpasset akselpasningen og husets boring.

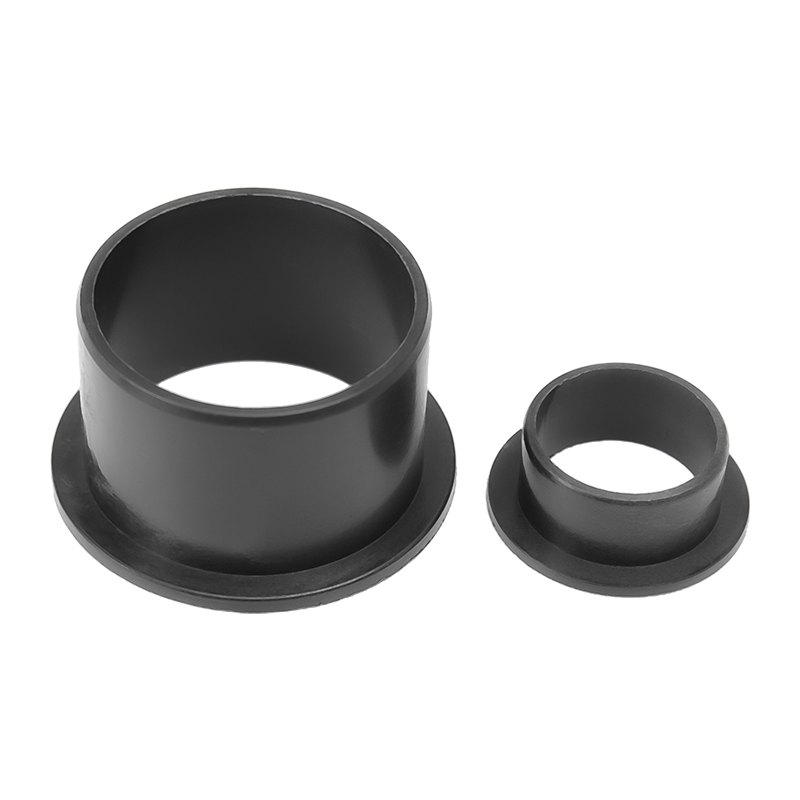

• Vanlig, flenset, forseglet eller lineær glidegeometri.
• Oljehull, fettspor eller lommer med diamantmønster der grensesmøring er tilgjengelig.
• Farge og merking for samlebåndsidentifikasjon.

Der en standard katalogstørrelse ikke passer, gjennomgår vi en tegning og bekrefter om en eksisterende form kan tilpasses eller om et nytt verktøy er nødvendig. Formverktøy holdes internt, noe som forkorter veien fra tegning til første artikkel.

Installasjon, montering og linjeintegrasjon

HZ-EP-lagre er designet for enkel pressmontering med minimalt trykk, noe som reduserer risikoen for boreforvrengning på linjen. Presisjonskvaliteter er kompatible med H7-hus; glidefilmkvalitetene leveres med monteringstegninger for basehull slik at husets boring, sporbredde og festefunksjoner kan maskineres for å matche.

For automatisert montering kan vi definere innføringsfasinger, retensjonsskuldre og orienteringsfunksjoner, og levere dimensjonsrapporten som trengs for å stille inn pressekraft og slag. Akselfinish betyr like mye som lageret: en slipt, herdet aksel i området Ra 0,2–0,8 µm gir den mest stabile friksjonsoppførselen, mens svært grove aksler fremskynder slitasjen.

Kvalitetskontroll og aksept

Produksjonen går på mer enn 280 sett med spesialutstyr med 50 automatiske produksjonslinjer, støttet av interne støpeformer og et teknisk team på over 150 personer. Dimensjonskontroll dekker borediameter, utvendig diameter, veggtykkelse, flensgeometri og lengde mot avtalt tegning.

• Første artikkelinspeksjon og dimensjonsrapport før batchfrigivelse.
• Materiale- og partisporbarhet gjennom støping og etterbehandling.
• Prøvetakingsplaner avtalt per prosjekt for kritiske egenskaper.
• Sertifiseringsdokumentasjon tilgjengelig for bil- og industriprogrammer, inkludert IATF16949 og kvalitetsstyringssystem.

Akseptkriterier er fastsatt i tegningen og inspeksjonsplanen før produksjon, så begge sider måler de samme egenskapene på samme måte.

Informasjon vi bruker for å konfigurere løsningen din

For å gå fra en forespørsel til en fast konfigurasjon og tilbud, jobber vi ut fra driftsdataene nedenfor. Der en verdi ennå ikke er fastsatt, kan vi foreslå et utgangspunkt og bekrefte det mot søknaden.

Vedlikehold, reservedeler og servicevennlighet

Selvsmørende HZ-EP-lagre fjerner smøreledningen, ettersmøringsintervallet og tilhørende nedetid. Ved bruk er slitasje progressiv og forutsigbar; utskifting er en utpress- og innpressoperasjon med samme husboring. Vi beholder formregistreringer slik at gjentatte bestillinger reproduserer den originale geometrien, og vi kan levere erstatningspartier mot den originale tegningsreferansen.

For programmer med stort volum anbefaler vi å holde et definert reservekvantum på kundens sted i stedet for å stole på nødforsendelser, og vi kan pakke deler i linjeklare sett eller bulkcontainere for å passe mottaksprosessen.

Dokumentasjon, pakking og leveringsomfang

Hver bestilling er ledsaget av dokumentasjonen som ble avtalt på tilbudsstadiet: dimensjonsrapporter, materialerklæringer og sertifiseringskopier der programmet krever det. Emballasje er spesifisert per del - bulkposer, lagbrett eller individuell beskyttelse for presisjonsboringer - slik at delene kommer uten overflateskader.

Leveringsomfang bekreftes skriftlig før produksjon, dekning av mengde, emballasje, merking og kontrolldokumenter medfølger. Prøver produseres på tre dager for standardkonfigurasjoner, noe som tillater en passform og funksjonssjekk før man forplikter seg til en hel batch.

Ofte stilte spørsmål

Kan HZ-EP-lagre gå helt tørre?

Ja. Det faste smøremidlet i polymermatrisen gir glidegrensesnittet, så det kreves ikke eksternt fett eller olje. Tørrkjøring er normaltilstanden for film- og presisjonskarakterer; der det er et fettspor eller oljehull, er det der for å forlenge levetiden under høyere PV-belastning, ikke som et obligatorisk krav.

Hvilken akselfinish og toleranse bør det sammenkoblede skaftet ha?

En jordaksel i området Ra 0,2–0,8 µm gir den mest stabile friksjonen og slitasjeoppførselen. Akseltoleranse må leses sammen med boringstoleransebåndet i katalogtabellen, fordi løpeklaringen er forskjellen mellom dem. Vi bekrefter paret mot tegningen før utgivelsen.

Hvordan velger jeg mellom presisjonsbøssing og glidefilm?

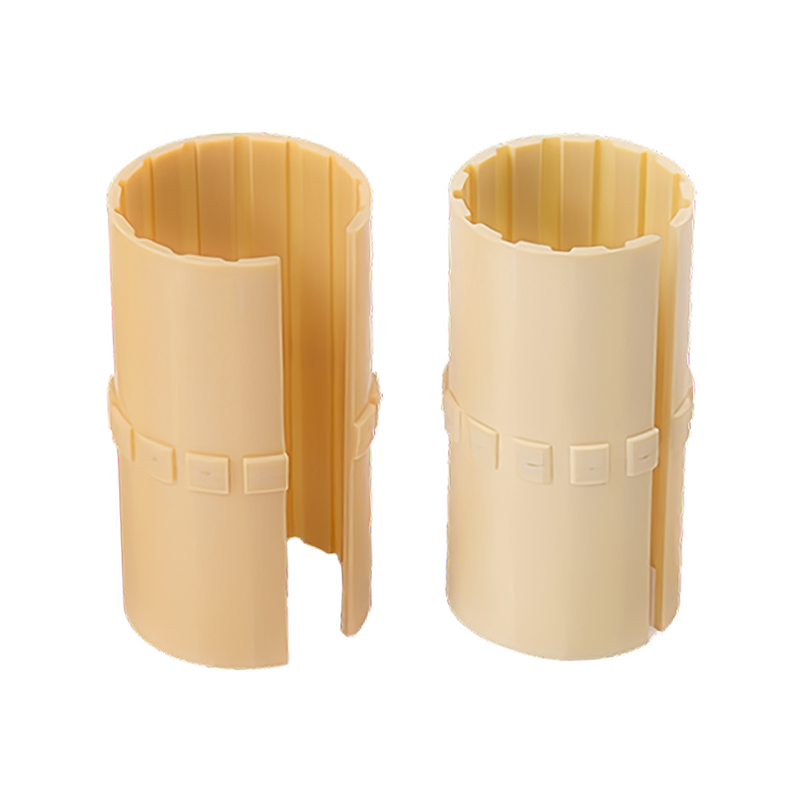

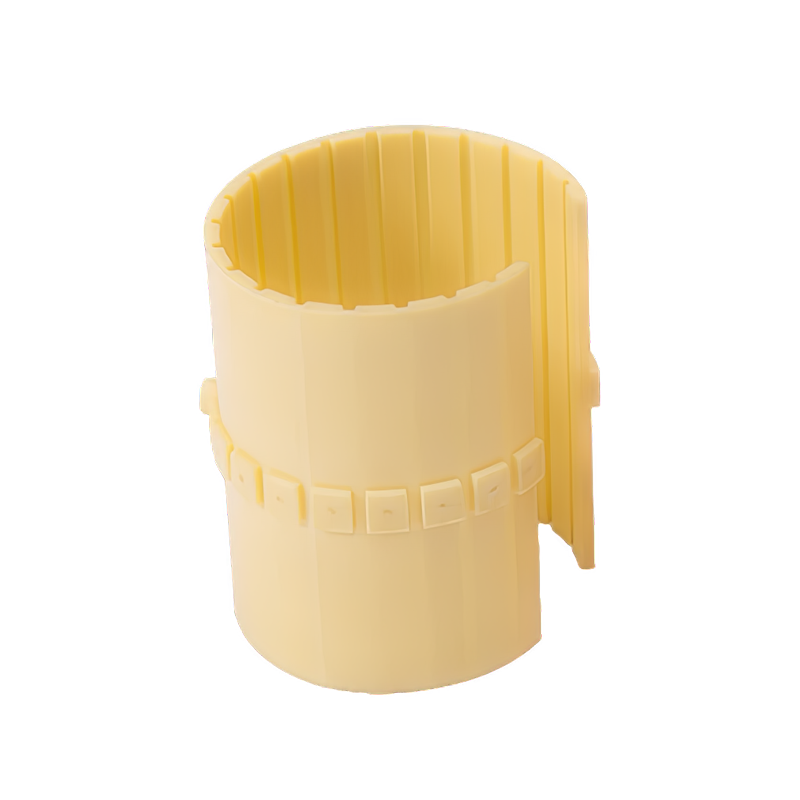

Presisjonsbøssingen er en støpt eller maskinert komponent med en tett boringstoleranse og en tykk vegg, egnet for pressmontering i et H7-hus og til oscillerende eller mikrobevegelsesbruk. Glidefilmen er et tynnvegget innpakket element for større husboringer og rimeligere monteringer, og er tilgjengelig i vanlig og forseglet versjon.

Kan du produsere en ikke-standard størrelse eller geometri?

Ja. Med internt støpeverktøy og et teknisk team på mer enn 150 personer tilpasser vi eksisterende støpeformer eller utvikler nye for ikke-sirkulære boringer, flenser, retensjonsfunksjoner og tetningslepper. Send tegningen med driftsdata og vi vil bekrefte gjennomførbarhet og verktøyrute.

Hva er den typiske ledetiden for prøver og produksjon?

Prøver for standardkonfigurasjoner produseres på tre dager. Produksjonstidspunktet avhenger av om eksisterende verktøy kan brukes eller en ny støpeform er nødvendig, og bekreftes i tilbudet når tegning og årlig volum er fastsatt.

Hvilke dokumenter følger med en forsendelse?

Dokumentasjon avtales per program og kan omfatte målinspeksjonsrapporter, materialerklæringer og sertifiseringskopier. Det eksakte settet er oppført i ordrebekreftelsen, slik at mottakende inspeksjon vet hva de kan forvente.
