HZ-GSM Engineering plast glidelager Leverandører, selskap - Zhejiang Huazhou Technology Co., Ltd.

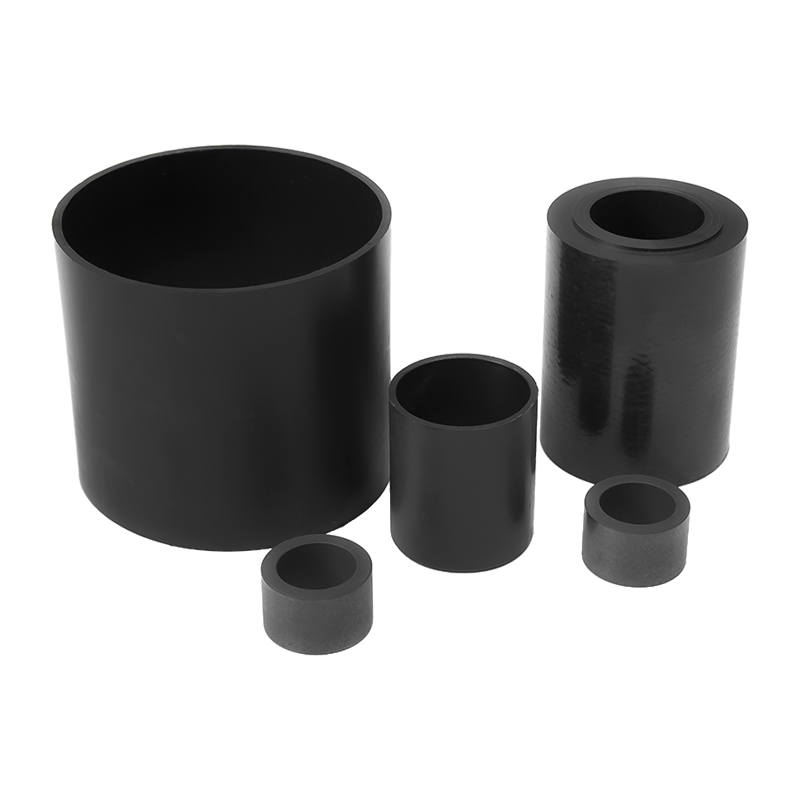

HZ-GSM Engineering plast glidelager

Det mest populære G-materialet i verden. G-seriens lagre kan dekke ulike behov innen en lang rekke felt - de er virkelig allsidige. Typiske bruksområder inkluderer middels til høye belastninger, moderate driftstemperaturer og hastigheter.

Tørr drift, vedlikeholdsfri
Slitasjemotstand
Motstandsdyktig mot støv og skitt
Lite støy, fri for forurensning
høy ytelse-pris-forhold

Passende anledninger:
Økonomisk allroundlager
Vedlikeholdsfri, tørr drift
demping
Høy slitestyrke
Motstandsdyktig mot støv og skitt
høy ytelse-pris-forhold
Kan tåle moderat til høy belastning
Driftshastighet under gjennomsnittet
Brukes til svingende og roterende bevegelser

Gjelder ikke for:
Ved boring av hull på veggoverflaten er nødvendig
Når utmerket slitestyrke er nødvendig
Når universell kjemisk motstand er nødvendig
Hvis temperaturen holder seg over 130 ℃
Brukes til undervannsapplikasjoner

Tabell over materialegenskaper til plastlagre

Generell ytelse		Generelle lagre	Rask og saktebevegelsesekspert	Veggtykkelsen er solid og støtdempende	Alle skafter av typen maraton brukes	Høyteknologisk problemspesialister er motstandsdyktige mot høye temperaturer	Lav sugeevne og økonomisk	Generelt formål med høy mediemotstand	Kan komme i kontakt med mat	Høy belastning applikasjoner
		G	J	M	I	X	P	H	A	Q
	tetthet	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	farge	Mørk grå	Gul	Carbon svart	Gul	svart	svart	grått	hvit	svart
	Maksimal vannabsorpsjon kl 23°C/50 % relativ luftfuktighet [% vekt]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maksimal vannabsorpsjon [% vekt]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Glidende friksjonskoeffisient mot stålaksel [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maksimal PV (tørrkjøring)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mekaniske egenskaper	Elastisitetsmodul [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Strekkstyrke ved 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Trykkstyrke [MPa]	78	60	52	61	100	66	81	78	89
	Tillatt maksimal statisk overflate trykk (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D hardhet	81	74	79	77	85	75	87	76	83
Fysiske og termiske egenskaper	Maksimal temperatur i kontinuerlig drift [°C]	130	90	80	90	250	130	200	90	135
	Maksimal temperatur under kort drift [°C]	220	120	170	180	315	200	240	110	155
	Minimum driftstemperatur [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Termisk ledningsevne [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Termisk utvidelseskoeffisient (ved 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrisk ledningsevne	Volumresistivitet [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrisk ledningsevne	Overflatemotstand [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

De metriske standarddimensjonene for glidelagre er i samsvar med ISO3547-1 standard, og spesielle dimensjoner er gitt

Type				Størrelse
Materiale	Rett sett	Metrisk system	Peiling	Iner meridian d1	Ytre diameter d2	Lengde b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
I	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Forholdet mellom fas og d1 2) Tykkelse <1mm, fas=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 offentlig ærend E10	d2	Setehull H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
