1.1 Hva er Bimetall komposittlager ?
Bimetallkomposittlagre er spesialiserte komponenter designet for å gi overlegen ytelse under forhold med høy belastning og høy slitasje. De er laget ved å binde to forskjellige metaller for å danne en lageroverflate som kombinerer de unike egenskapene til hvert materiale. Vanligvis består lageret av et stålstøttelag for strukturell styrke og et mykere, slitesterkt materiale som bronse eller aluminium som lageroverflate. Denne kombinasjonen gjør at bimetallkomposittlagre kan tilby holdbarheten til stål sammen med de friksjonsreduserende egenskapene til mykere metaller.
Konstruksjonen av disse lagrene er konstruert for å tåle tøffe driftsforhold, noe som gjør dem til et pålitelig valg for et bredt spekter av industrielle bruksområder. De to metallene er typisk bundet ved hjelp av metoder som kledning, diffusjonsbinding eller ekstrudering, noe som sikrer en varig og effektiv binding mellom lagene.
1.2 Fordeler med å bruke bimetallkomposittlager
Bimetallkomposittlagre har flere fordeler som gjør dem til et ideelt valg i ulike bruksområder, fra bilindustrien til romfart. Nedenfor er noen av de viktigste fordelene:
Høy lastekapasitet: Kombinasjonen av en sterk stålstøtte med en mykere lageroverflate gjør at disse lagrene kan håndtere høye belastninger effektivt. Stålstøtten gir den strukturelle styrken som er nødvendig for å støtte tungt maskineri og utstyr.
Utmerket slitestyrke: Lagerflaten, ofte laget av materialer som bronse eller aluminium, gir utmerket slitestyrke. Denne egenskapen gjør bimetallkomposittlagre godt egnet for bruksområder der friksjon og slitasje er betydelige bekymringer.
God tretthetsstyrke: Disse lagrene er designet for å tåle gjentatte lastesykluser uten å svikte, og sikrer langsiktig holdbarhet selv i utfordrende miljøer. Deres evne til å motstå tretthet forlenger levetiden i krevende bruksområder.
Forbedret korrosjonsbestandighet: Materialene som brukes i bimetallkomposittlagre er valgt for deres motstand mot korrosjon, noe som gjør dem ideelle for bruk i miljøer der eksponering for fuktighet eller andre korrosive elementer er en bekymring. For eksempel er bronse- og aluminiumslegeringer svært motstandsdyktige mot rust og nedbrytning.
1.3 Applikasjoner på tvers av bransjer
Bimetallkomposittlagre finner sin plass i en rekke bransjer, takket være deres robuste ytelsesegenskaper. Her er noen få bemerkelsesverdige applikasjoner:
Bilindustri : Bimetallkomposittlagre er ofte brukt i motorkomponenter, slik som veivaksler og vevstagslagere, samt transmisjonskomponenter som foringer og trykkskiver. Deres høye lastekapasitet og motstand mot slitasje gjør dem ideelle for å tåle de krevende forholdene i en motor.
Industrimaskineri : I tungt utstyrssektoren er bimetallkomposittlagre mye brukt i maskiner som anleggsutstyr og gruvemaskiner, der de tåler høy belastning og motstår slitasje under tøffe driftsforhold. I tillegg spiller de en kritisk rolle i hydrauliske systemer, inkludert pumper, motorer og sylindre.
Luftfart : I romfartsindustrien brukes bimetallkomposittlagre i landingsutstyrskomponenter og kontrolloverflater. Deres evne til å fungere effektivt under ekstreme temperaturer og belastninger gjør dem til et pålitelig valg for disse kritiske bruksområdene.
Typer bimetallkomposittlager

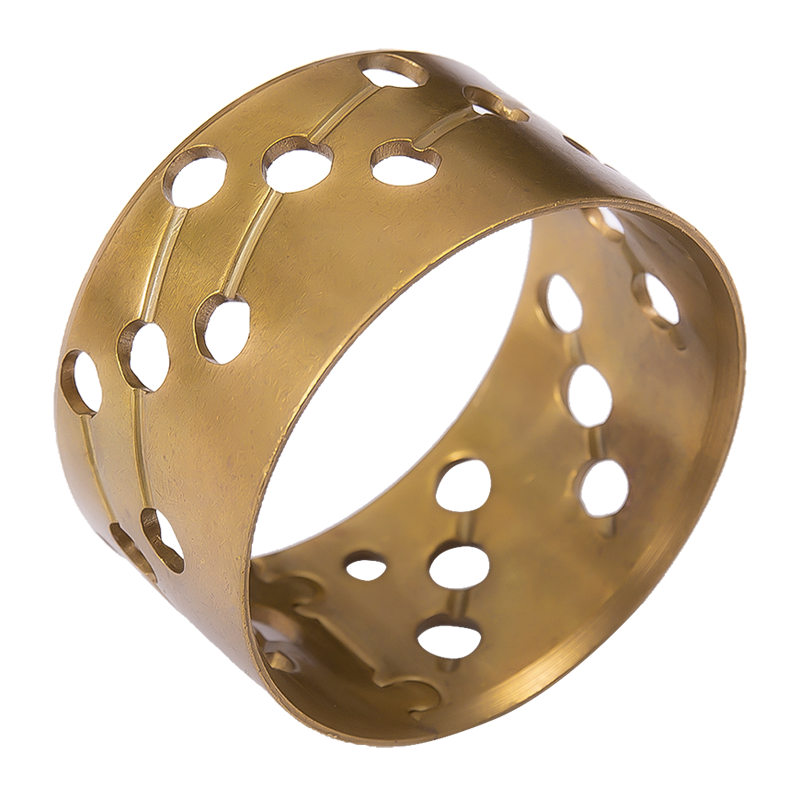

2.1 Bronselager med stålstøtte
Stålstøttede bronselagre er en av de vanligste typene av bimetallkomposittlagre, spesielt i applikasjoner som krever både høy styrke og utmerket slitestyrke. Disse lagrene består av et stålstøttelag som gir strukturell støtte, mens lageroverflaten er laget av en bronselegering, typisk sammensatt av kobber og tinn.
Beskrivelse og egenskaper
Bronse er valgt for sine utmerkede tribologiske egenskaper, som inkluderer høy slitestyrke, gode antifriksjonsegenskaper og motstand mot korrosjon. Stålunderlaget gir den nødvendige styrken til å støtte tunge belastninger, mens bronselaget gir de selvsmørende egenskapene som er avgjørende for å redusere friksjonen mellom bevegelige deler.
Vanlige applikasjoner
Stålstøttede bronselagre brukes ofte i bilapplikasjoner som motorlagre (veivaksel, koblingsstang), hvor de kan håndtere høye belastninger og temperaturer. De brukes også i tungt maskineri, som anleggs- og gruveutstyr, hvor holdbarhet og motstand mot slitasje er kritisk.
2.2 Stålstøttede aluminiumslagere
Stålstøttede aluminiumslagere er en annen mye brukt type bimetalllager, som tilbyr klare fordeler i visse bruksområder. Disse lagrene bruker en aluminiumslegering som lageroverflate, bundet til en stålbakside for ekstra styrke.
Beskrivelse og egenskaper
Aluminiumslegeringer er lettere og mer kostnadseffektive sammenlignet med bronse, og de gir god korrosjonsbestandighet. Aluminium har imidlertid en lavere slitestyrke enn bronse, noe som gjør det egnet for bruksområder der lavere belastninger eller mindre tøffe forhold oppstår. Stålstøtten gir fortsatt den nødvendige styrken for å støtte bærekonstruksjonen.
Vanlige applikasjoner
Stålstøttede aluminiumslagere brukes ofte i applikasjoner der vektbesparelser er viktige, for eksempel i romfarts- og bilindustrien. For eksempel er disse lagrene ofte brukt i flykomponenter, som vingeklaffer og landingsutstyr, samt i transmisjonskomponenter der det er fordelaktig med lavere vekt.
2.3 Andre materialkombinasjoner
Mens stålstøttede bronse- og aluminiumslagere er de vanligste, er det også andre, mer spesialiserte kombinasjoner av materialer som brukes i bimetallkomposittlagre. Disse inkluderer kombinasjoner med polymerer, PTFE (polytetrafluoretylen) og andre konstruerte materialer for å dekke spesifikke krav.
Oversikt over mindre vanlige, men spesialiserte bimetalllager
Polymerlager med stålstøtte: Disse lagrene brukes ofte i lavbelastningsapplikasjoner eller hvor støyreduksjon er viktig. Polymerlaget kan skreddersys for å gi forbedrede smøreegenskaper.
Stålstøttede PTFE-lager: PTFE er kjent for sin lave friksjon og utmerkede kjemikaliebestandighet, noe som gjør det til et valg for bruk i tøffe eller korrosive miljøer. Disse lagrene brukes vanligvis i situasjoner der høy presisjon og minimal friksjon er kritisk.
Selv om disse materialkombinasjonene ikke er så utbredt som bronse- eller aluminiumslagre med stålstøtte, spiller de en viktig rolle i spesialiserte applikasjoner der tradisjonelle bimetalllagre kanskje ikke fungerer like effektivt.
Materialer som brukes i Bimetall komposittlager
3.1 Stålstøtte
Stål er et grunnleggende materiale som brukes i konstruksjonen av bimetallkomposittlagre på grunn av dets iboende styrke, holdbarhet og motstand mot deformasjon under store belastninger. Stålstøtten gir den nødvendige strukturelle støtten til lageret, og sikrer at det tåler de mekaniske påkjenningene som oppleves i ulike applikasjoner.
Typer stål som brukes (f.eks. karbonstål, rustfritt stål)
Karbonstål : Karbonstål er et av de mest brukte materialene for støttelaget til bimetallkomposittlagre. Den tilbyr utmerket styrke, seighet og kostnadseffektivitet, noe som gjør den ideell for tunge applikasjoner. Imidlertid kan det være mer utsatt for korrosjon sammenlignet med rustfritt stål.
Rustfritt stål : Rustfritt stål er et annet alternativ, spesielt når korrosjonsbestandighet er en nøkkelfaktor. Den gir økt holdbarhet og kan operere i mer krevende miljøer, for eksempel marine eller kjemiske applikasjoner. Lagre med rustfritt stål er vanligvis dyrere, men gir overlegen ytelse under tøffe forhold.
Stålets rolle i å gi strukturell støtte
Stålstøtten fungerer som grunnlaget for lageret, og gir motstand mot deformasjon under høy belastning. Det sikrer at lageret opprettholder sin form og funksjon selv under ekstremt trykk eller stress, noe som bidrar til den generelle påliteligheten og levetiden til lageret i bruk.
3.2 Materialer i lagerlag
Lagerflaten, som er laget av mykere metaller eller materialer, er avgjørende for å redusere friksjon og slitasje mellom bevegelige deler. Valget av materiale for bærelaget avhenger av de spesifikke kravene til applikasjonen, inkludert faktorer som last, hastighet og miljøforhold.
Bronselegeringer: Sammensetning og egenskaper
Bronse er et av de mest brukte materialene for bærelaget i bimetallkomposittlagre. Bronselegeringer består vanligvis av kobber, tinn og andre elementer, for eksempel fosfor eller bly, for å forbedre spesifikke egenskaper. Sammensetningen av legeringen bestemmer lagerets motstand mot slitasje, korrosjon og tretthet.
Egenskaper : Bronse gir utmerket slitestyrke, gode friksjonsegenskaper og korrosjonsbestandighet. Den er ideell for bruksområder som involverer høy belastning og hvor smøring ikke alltid er tilgjengelig eller effektiv.
Aluminiumslegeringer: Sammensetning og egenskaper
Aluminiumslegeringer er et annet populært valg for lagerlaget i bimetallkomposittlagre, spesielt når vektreduksjon er en prioritet. Aluminiumslegeringer er lettere enn bronse og har god korrosjonsbestandighet. De brukes ofte i romfarts- og bilapplikasjoner der det er avgjørende å redusere den totale vekten av komponenter.
Egenskaper : Aluminiumslegeringer har vanligvis lavere slitestyrke enn bronse, men deres lave friksjonskoeffisient og gode varmeledningsevne gjør dem egnet for spesifikke, mindre krevende bruksområder.
Andre materialer: Polymerer, PTFE
I noen tilfeller brukes polymerer eller PTFE (Polytetrafluoretylen) som bærelagsmaterialer. Disse materialene er ofte valgt for deres lave friksjon, høye kjemiske motstand og selvsmørende egenskaper.
Polymerer : Polymerer som POM (polyoksymetylen) brukes i applikasjoner som krever lav friksjon og støyreduksjon. Disse materialene kan fungere godt i applikasjoner med lettere belastning eller der spesifikke driftsforhold (som ekstreme temperaturer) er tilstede.
PTFE : PTFE brukes ofte i lagre som trenger å fungere med minimal smøring eller i miljøer der smøremidler ikke er mulige. Den er kjemisk inert og har utmerket motstand mot et bredt spekter av sterke stoffer, noe som gjør den ideell for bruk i kjemisk industri eller næringsmiddelindustri.
3.3 Belegg og overflatebehandlinger
I tillegg til valg av materialer, påføres ofte belegg og overflatebehandlinger på lagerlagene for å forbedre ytelsen ytterligere. Disse behandlingene kan forbedre slitestyrken, redusere friksjonen og gi bedre korrosjonsbeskyttelse.
Hard krombelegg : Dette er en vanlig overflatebehandling som brukes for å forbedre slitestyrken til lageroverflater, spesielt ved høybelastningsapplikasjoner.
Nikkelbelegg : Nikkelbelegg påføres ofte for å gi korrosjonsbestandighet i mer aggressive miljøer, som marin eller kjemisk prosessering.
Keramiske belegg : I spesialiserte bruksområder brukes keramiske belegg for å forbedre hardheten og slitestyrken til lageroverflaten.
Designhensyn for bimetallkomposittlager
4.1 Lagerdimensjoner og -toleranser
Utformingen av bimetallkomposittlagre krever nøye oppmerksomhet til deres dimensjoner og toleranser for å sikre riktig passform og funksjon i maskineriet eller utstyret. Presisjon i disse aspektene er avgjørende for at lageret skal fungere effektivt, minimere slitasje og forhindre for tidlig svikt.
Viktigheten av nøyaktige dimensjoner
Nøyaktige lagerdimensjoner sikrer at lageret passer riktig i huset eller støttestrukturen, og gir nødvendig støtte og stabilitet for de bevegelige komponentene. Feil dimensjoner kan føre til dårlig innretting, overdreven friksjon eller ujevn lastfordeling, som alle kan føre til for tidlig slitasje eller svikt.
Standard toleranseklasser
Lagre er produsert i spesifikke toleranseklasser for å sikre ensartethet og konsistens i dimensjonene. Disse toleranseklassene er utformet for å ta hensyn til variasjoner i produksjonsprosesser, samtidig som den nødvendige passformen opprettholdes. Standard toleranseklasser inkluderer:
H7 toleranse : Vanligvis brukt for aksel- og hullpasninger i bruksområder med middels presisjon.
P6 toleranse : Brukes for applikasjoner med høyere presisjon der det kreves tettere passform.
C5 toleranse : Brukes vanligvis i applikasjoner med svært høy presisjon, for eksempel romfart og høyhastighetsmaskiner.
Valget av toleranseklasse avhenger av den spesifikke applikasjonen og driftskravene til lageret.
4.2 Overflatefinish og smørespor
Overflatefinishen og inkluderingen av smørespor er to kritiske designhensyn for å optimalisere ytelsen til bimetallkomposittlagre. Begge disse faktorene påvirker lagerets evne til å redusere friksjon, fordele smøremiddel og tåle slitasje over tid.
Effekt av overflatebehandling på ytelse
Overflaten til lagerflaten spiller en betydelig rolle for å minimere friksjon og slitasje. En jevn finish reduserer kontaktområdet mellom lageret og de bevegelige delene, reduserer friksjonskoeffisienten og fremmer bedre smørefordeling. Imidlertid kan en altfor glatt overflate ikke beholde nok smøremiddel, noe som fører til utilstrekkelig smøring og økt slitasje.
I motsetning til dette kan en strukturert eller litt ru overflate fremme bedre oljeretensjon og forbedre lagerets generelle ytelse i høybelastningsapplikasjoner. Valget av overflatefinish avhenger av de spesifikke driftsforholdene, som belastning, hastighet og typen smøremiddel som brukes.
Typer og fordeler med smøreriller
Smørespor er ofte innlemmet i lageroverflaten for å lette distribusjonen av smøremiddel og forbedre ytelsen. Disse sporene tillater en kontinuerlig tilførsel av smøremiddel mellom lageret og dets sammenfallende overflate, reduserer friksjonen og forhindrer metall-til-metall-kontakt. Vanlige typer smørespor inkluderer:
Rette riller : Kjør langs lengden av lageret og brukes i høybelastningsapplikasjoner.
Spiralspor : Designet for å gi bedre smøreflyt, spesielt i roterende applikasjoner.
Smørespor er spesielt viktige i applikasjoner der kontinuerlig smøring ikke er mulig eller hvor tørrkjøring er nødvendig.
4.3 Lastekapasitet og driftsforhold
Belastningskapasiteten til et bimetallkomposittlager er en kritisk faktor i utformingen, da den bestemmer den maksimale belastningen lageret kan tåle uten feil. Flere faktorer påvirker lagerets belastningskapasitet, inkludert materialene som brukes, lagerdimensjonene og smøresystemet.
Faktorer som påvirker lastekapasiteten
Materialstyrke : Styrken til stålunderlaget og lageroverflatematerialet påvirker lagrets belastningskapasitet direkte. For eksempel kan lagre med en tykkere stålstøtte vanligvis støtte høyere belastninger.
Lagergeometri : Formen og størrelsen på lageret, inkludert tykkelsen på lagersjiktet, kan påvirke hvor jevnt lasten fordeles over lagerflaten.
Smøring : Riktig smøring er avgjørende for å redusere friksjonen og fordele belastningen jevnt over lagerflaten. Utilstrekkelig smøring kan føre til økt slitasje og redusert bæreevne.
Hensyn til temperatur, hastighet og smøring
Temperatur : Lagre må være konstruert for å fungere innenfor et spesifikt temperaturområde. Høye temperaturer kan påvirke materialegenskapene til både stålunderlaget og bæreflaten, og føre til økt slitasje eller redusert belastningskapasitet. For høytemperaturapplikasjoner kan materialer med høyere termisk motstand, som bronse eller spesielle legeringer, brukes.
Hastighet : Hastigheten som lageret fungerer med påvirker også utformingen. Høyhastighetsapplikasjoner krever lagre som tåler sentrifugalkrefter og opprettholder stabil smøring under rask rotasjon.
Smøring : Smøringstypen (olje, fett eller tørrsmøring) og tilgjengeligheten av et kontinuerlig smøresystem er viktige faktorer for å sikre at lageret fungerer effektivt. Valget av smøring vil påvirke friksjon, slitasje og varmeutvikling i lageret.
Produksjonsprosesser
5.1 Kledning og limingsteknikker
Produksjonsprosessen for bimetallkomposittlagre involverer flere kritiske trinn, hvor det viktigste er kledning og binding av de to materialene. Bindeprosessen sikrer en sterk og varig feste mellom stålunderlaget og lageroverflaten, noe som er avgjørende for lagerets totale ytelse.
Metoder for liming av forskjellige metalllag
Kledning : Kledning er en prosess der et tynt lag av ett materiale (f.eks. bronse eller aluminium) bindes til et tykkere lag av et annet materiale (f.eks. stål). Dette gjøres ofte ved å bruke varme og trykk for å smelte sammen de to lagene. Bindingen kan skje gjennom metoder som varmvalsing, ekstrudering eller sintring, avhengig av de spesifikke materialene som brukes.
Diffusjonsbinding : Ved diffusjonsbinding påføres varme og trykk på metalllagene i en kontrollert atmosfære for å la atomer fra de to materialene diffundere og danne en metallurgisk binding. Denne prosessen skaper en sterk binding uten behov for lim eller fyllmaterialer, noe som sikrer en sømløs og holdbar festing.
Eksplosiv binding : Eksplosiv binding er en høyenergiteknikk der en kontrollert eksplosiv ladning brukes til å akselerere ett metalllag på overflaten av et annet. Denne prosessen skaper en metallurgisk binding mellom lagene og brukes vanligvis til materialer som er vanskelige å binde ved bruk av konvensjonelle metoder, som aluminium og stål.
Sikrer sterk og pålitelig vedheft
For å sikre styrken og påliteligheten til bindingen, må produsentene nøye kontrollere temperaturen, trykket og behandlingstiden under klednings- eller bindingsprosessen. Eventuelle inkonsekvenser i bindingen kan føre til lagerfeil, så det er viktig at materialene er riktig forberedt og prosessen er tett kontrollert.
5.2 Maskinering og etterbehandling
Når klednings- eller limingsprosessen er fullført, er neste trinn maskinering og etterbehandling av lageret til nøyaktige dimensjoner. Dette er avgjørende for å sikre at lageret oppfyller de nødvendige toleransene og fungerer effektivt.
Presisjonsbearbeiding for dimensjonsnøyaktighet
Maskinering innebærer å kutte, slipe og dreie lageret for å oppnå riktige dimensjoner og overflatefinish. CNC-maskiner (Computer Numerical Control) brukes ofte for å oppnå høy presisjon og konsistens. Dette trinnet sikrer at lageret vil passe riktig i den angitte applikasjonen og vil fungere jevnt uten overdreven slitasje.
Teknikker for overflatebehandling
Etter bearbeiding behandles ofte lagerets overflate for å forbedre friksjonsegenskapene og øke motstanden mot slitasje. Vanlige overflatebehandlingsteknikker inkluderer:
Polering : Polering av lageroverflaten jevner ut eventuelle grove områder, og reduserer friksjon og slitasje.
Shot Peening : Denne prosessen involverer å bombardere overflaten med små stålkuler for å skape et trykkspenningslag som kan forbedre lagerets utmattelsesstyrke og slitestyrke.
Belegg : Noen lagre gjennomgår ytterligere belegningsprosesser, for eksempel nikkel- eller krombelegg, for ytterligere å forbedre korrosjonsmotstanden eller sliteegenskapene.
5.3 Kvalitetskontroll og testing
Å sikre kvaliteten og påliteligheten til bimetallkomposittlagre er avgjørende for deres ytelse i kritiske applikasjoner. Streng testing og kvalitetskontrolltiltak er nødvendig for å sikre at hvert lager oppfyller de nødvendige standardene.
Ikke-destruktive testmetoder
Teknikker for ikke-destruktiv testing (NDT) brukes ofte for å oppdage defekter i lageret uten å skade det. Disse metodene inkluderer:
Ultralydtesting : Brukes til å se etter tomrom eller sprekker i materialet som kan svekke bindingen mellom lagene.
Røntgen inspeksjon : Denne metoden kan identifisere interne feil eller inkonsekvenser i lagerstrukturen.
Magnetisk partikkeltesting : Brukes ofte for å oppdage overflate- og undergrunnssprekker, spesielt i stållagre.
Ytelsestesting under ulike forhold
For å sikre at lageret tåler forholdene det vil møte under drift, gjennomgår det ytelsestesting. Dette kan inkludere:
Lasttesting : For å verifisere lagerets evne til å støtte den nødvendige belastningen uten overdreven deformasjon eller svikt.
Temperatur Testing : For å vurdere lagerets ytelse under både høye og lave temperaturforhold.
Slitasjetesting : For å måle lagerets motstand mot slitasje og dets levetid under typiske driftsforhold.
Bruk av bimetallkomposittlager
6.1 Bilapplikasjoner
Bimetallkomposittlagre er mye brukt i bilindustrien, først og fremst i motor- og transmisjonskomponenter. Disse lagrene er verdsatt for deres evne til å tåle høye belastninger, redusere friksjon og forbedre holdbarheten, som alle er avgjørende i bilapplikasjoner.
Motorlager: Veivaksel, koblingsstang
I forbrenningsmotorer brukes bimetallkomposittlagre i kritiske komponenter som veivaksler og koblingsstenger. Disse lagrene tåler kontinuerlig høye belastninger og rotasjonshastigheter, noe som gjør dem til ideelle kandidater for bimetallteknologi. Stålstøtten gir den nødvendige strukturelle støtten, mens bærelaget (ofte bronse eller aluminium) gir utmerket slitestyrke og lav friksjon.
Bimetallkomposittlagre brukt i motorapplikasjoner bidrar til å forbedre motoreffektiviteten, redusere drivstofforbruket og øke den totale levetiden til motorkomponenter. Deres evne til å opprettholde lav friksjon selv under høye temperaturer sikrer jevn drift og mindre varmeutvikling, noe som bidrar til bedre total ytelse.
Transmisjonskomponenter: Bøssinger, trykkskiver
Bimetallkomposittlagre brukes også i transmisjonskomponenter som foringer og trykkskiver. Disse delene er utsatt for varierende belastningsforhold, høye rotasjonshastigheter og betydelig belastning. Kombinasjonen av materialer gjør at disse lagrene kan tilby både høy bæreevne og utmerket slitestyrke, noe som sikrer pålitelig drift av transmisjonssystemet.
I tillegg til deres holdbarhet, bidrar bimetallkomposittlagre i transmisjoner til å forbedre den generelle effektiviteten til systemet ved å redusere friksjon og slitasje, noe som fører til jevnere girskift og reduserte vedlikeholdskostnader.
6.2 Industrielle anvendelser
Bimetallkomposittlagre spiller også en avgjørende rolle i industrielle maskiner og utstyr. Disse lagrene finnes i tunge applikasjoner, inkludert anleggsmaskiner, gruveutstyr og hydrauliske systemer, hvor deres holdbarhet og slitestyrke er høyt verdsatt.
Tungt maskineri: Anleggsutstyr, Gruvemaskineri
Tungt maskineri som brukes i konstruksjon, gruvedrift og andre industrisektorer krever komponenter som tåler ekstreme belastninger og tøffe driftsforhold. Bimetallkomposittlagre er ideelle for bruk i disse maskinene, for eksempel i hjulnav, drivaksler og andre høybelastningskomponenter.
Disse lagrene bidrar til å redusere friksjon og slitasje, noe som forlenger levetiden til maskineri og reduserer behovet for hyppig vedlikehold. Kombinasjonen av en sterk stålbakside og et slitesterkt lagerlag gjør at disse lagrene kan håndtere de intense kreftene som er involvert i tunge applikasjoner.
Hydrauliske systemer: pumper, motorer, sylindre
Hydrauliske systemer, som er avhengige av kontrollert bevegelse av væsker for å overføre kraft, drar også nytte av bruken av bimetallkomposittlagre. Lagre som brukes i pumper, motorer og sylindre må fungere effektivt i høytrykksmiljøer og opprettholde jevn drift under varierende belastninger. Den høye belastningskapasiteten og slitestyrken til bimetallkomposittlagre gjør dem til et ideelt valg for disse systemene, og bidrar til å redusere nedetid og øke påliteligheten til hydrauliske maskiner.
6.3 Luftfartsapplikasjoner
Luftfartsindustrien krever komponenter som kan yte pålitelig under ekstreme forhold, som høye hastigheter, høy belastning og brede temperaturområder. Bimetallkomposittlagre brukes ofte i kritiske romfartsapplikasjoner der ytelse, holdbarhet og vekt er avgjørende faktorer.
Landingsutstyrskomponenter
Bimetallkomposittlagre brukes i landingsutstyrssystemer, hvor de utsettes for høye påkjenninger under start, landing og taksing. Lagrene må støtte vekten av flyet og sikre jevn bevegelse av landingsutstyrsmekanismene. Kombinasjonen av høy lastekapasitet, slitestyrke og korrosjonsmotstand gjør bimetallkomposittlagre godt egnet for denne krevende bruken.
Kontrolloverflatelager
Bimetallkomposittlagre finnes også i kontrolloverflater som rulleroer, heiser og ror. Disse lagrene må fungere under høyhastighetsforhold mens de opprettholder presis kontroll. Deres evne til å redusere friksjon og motstå slitasje sikrer at kontrollflatene reagerer raskt og nøyaktig, noe som er avgjørende for flysikkerhet og ytelse.
Installasjon og vedlikehold
7.1 Riktig installasjonsteknikk
Riktig installasjon av bimetallkomposittlagre er avgjørende for å sikre optimal ytelse og lang levetid. Feil installasjon kan føre til feiljustering, overdreven slitasje eller lagerfeil, noe som kan kompromittere maskinens drift.
Sikre korrekt justering
Et av de viktigste aspektene ved installasjonen er å sikre at lageret er riktig justert med de tilhørende komponentene. Feiljustering kan føre til ujevn belastning, noe som kan forårsake lokal slitasje, økt friksjon og for tidlig lagersvikt. Det er viktig å nøye sjekke innrettingen av lageret under installasjonen, spesielt i roterende maskineri hvor nøyaktig innretting er avgjørende for jevn drift.
Unngå skade under installasjon
Bimetallkomposittlagre, spesielt de med mykere lagerlag som bronse eller aluminium, kan være utsatt for skade hvis de blir feilbehandlet under installasjonen. Skarpe støt eller feil håndtering kan forårsake overflateskader, føre til slitasjeproblemer eller til og med sprekker. For å unngå dette er det viktig å bruke riktige verktøy og teknikker under installasjonen. Bruk av beskyttelseshylser eller polstret støtte under håndtering kan bidra til å forhindre skade på lagerets overflate.
7.2 Smørekrav
Smøring er avgjørende for riktig funksjon av bimetallkomposittlagre, siden det reduserer friksjon, sprer varme og forhindrer metall-til-metall-kontakt mellom lageret og akselen eller andre bevegelige deler. Type og mengde smøring som kreves, avhenger av den spesifikke applikasjonen og driftsforholdene.
Viktigheten av riktig smøring
Smøring spiller en nøkkelrolle for å forlenge levetiden til et bimetallkomposittlager. Riktig smøring minimerer friksjonen, noe som reduserer slitasje og varmeoppbygging. Det hjelper også med å fordele belastningen mer jevnt over lageroverflaten, og forhindrer lokal skade eller overoppheting. Uten tilstrekkelig smøring kan lageret oppleve høyere slitasjehastigheter, økt friksjon og eventuelt svikt.
Typer smøremidler og deres bruksområder
Olje : Olje er det vanligste smøremiddelet for bimetallkomposittlagre, spesielt i bruk med høy belastning og høy hastighet. Den er effektiv til å redusere friksjon og varmeoppbygging, og kan brukes i både sprut- og tvangssmøresystemer. Mineraloljer, syntetiske oljer eller semisyntetiske oljer kan brukes avhengig av driftsforholdene, som temperatur og hastighet.
Fett : Fett brukes ofte til lagre i lavhastighetsapplikasjoner eller der oljesmøring ikke er mulig. Det gir bedre tetningsegenskaper og kan tilby langvarig smøring under visse forhold.
Tørrsmøring : I noen applikasjoner der tradisjonelle smøremidler ikke kan brukes, påføres tørre smørematerialer som PTFE (Polytetrafluoretylen) eller MoS₂ (Molybdendisulfid)-belegg. Disse smøremidlene brukes ofte i matforedling, renrom eller andre miljøer hvor våtsmøring kan være skadelig.
7.3 Inspeksjon og utskifting
Regelmessig inspeksjon og vedlikehold er avgjørende for å sikre fortsatt ytelse til bimetallkomposittlagre. Over tid vil selv de beste lagrene vise tegn på slitasje, og rettidig inspeksjon kan forhindre uventede feil.
Tegn på slitasje og skade
Overdreven støy eller vibrasjoner : Uvanlige lyder eller vibrasjoner kan indikere at lageret er utslitt eller feiljustert. Disse skiltene bør behandles umiddelbart for å forhindre ytterligere skade.
Synlig overflateskade : Sprekker, rifter eller slitasjemerker på lageroverflaten er klare indikatorer på at lageret ikke lenger fungerer effektivt. Disse problemene kan oppstå fra utilstrekkelig smøring, feiljustering eller overbelastning.
Økte driftstemperaturer : En betydelig temperaturøkning under drift er et annet tegn på at lageret kan oppleve overdreven friksjon eller slitasje. Dette kan skyldes utilstrekkelig smøring eller skade på lageroverflaten.
Anbefalte utskiftingsintervaller
Det anbefalte utskiftingsintervallet for bimetallkomposittlagre avhenger av bruken, driftsforholdene og lagermaterialet. Lagre i miljøer med høy belastning eller høy temperatur kan kreve hyppigere inspeksjon og utskifting. Men med riktig smøring og vedlikehold kan bimetallkomposittlagre ofte vare i lengre perioder før de trenger å skiftes ut. Regelmessig overvåking og overholdelse av produsentens retningslinjer vil bidra til å maksimere lagerets levetid og forhindre uventet nedetid.
Fordeler og ulemper
8.1 Fordeler med bimetallkomposittlager
Bimetallkomposittlagre tilbyr en rekke fordeler, noe som gjør dem til et utmerket valg for applikasjoner som krever høy ytelse og holdbarhet. Disse fordelene er avgjørende for bransjer som bil, romfart og tunge maskiner, hvor pålitelighet og kostnadseffektivitet er avgjørende.
Høy belastningskapasitet og slitestyrke
En av de viktigste fordelene med bimetallkomposittlagre er deres høye lastekapasitet. Stålstøtten gir robust strukturell støtte, mens bæreflaten (ofte laget av bronse, aluminium eller andre materialer) gir utmerket slitestyrke. Denne kombinasjonen gjør at lageret fungerer godt under tung belastning, og reduserer risikoen for slitasje eller svikt selv i krevende miljøer.
Forbedret utmattelsesstyrke
Bimetallkomposittlagre er designet for å tåle de gjentatte belastningssyklusene som vanligvis sees i høyhastighets- og høybelastningsapplikasjoner. Kombinasjonen av materialer gir økt utmattelsesmotstand, slik at lageret kan fungere pålitelig over en lengre periode. Dette er spesielt viktig i applikasjoner som motorlager, hvor komponenter utsettes for konstant stress.
Kostnadseffektivitet
Bimetallkomposittlagre tilbyr en kostnadseffektiv løsning, spesielt sammenlignet med helmetall- eller keramiske lagre. Stålstøtten er vanligvis rimeligere enn andre materialer, og kombinasjonen av materialer kan gi overlegen ytelse til en lavere pris. I tillegg bidrar den lange levetiden og reduserte vedlikeholdskravene til bimetallkomposittlagre til å redusere de totale driftskostnadene.
8.2 Begrensninger og hensyn
Mens bimetallkomposittlagre gir mange fordeler, er det også noen begrensninger og hensyn å huske på når du velger dem for en spesifikk applikasjon.
Potensial for korrosjon i visse miljøer
Til tross for de korrosjonsbestandige egenskapene til materialer som bronse og aluminium, kan bimetallkomposittlagre fortsatt være utsatt for korrosjon i visse miljøer. For eksempel kan eksponering for svært sure eller alkaliske forhold føre til nedbrytning av lagermaterialet. I tillegg, i applikasjoner der fuktighet eller kjemikalier er utbredt, må ekstra oppmerksomhet rettes mot valg av materialer og belegg for å forhindre korrosjon.
Produksjonens kompleksitet
Produksjonsprosessen for bimetallkomposittlager kan være mer kompleks og tidkrevende sammenlignet med standard lagerdesign. Liming av to forskjellige metaller krever spesialiserte teknikker, som kledning, diffusjonsbinding eller eksplosiv binding, for å sikre en sterk og pålitelig binding. Denne kompleksiteten kan føre til høyere innledende produksjonskostnader og kan kreve strengere kvalitetskontrolltiltak.
Begrenset ytelse i ekstreme miljøer
Selv om bimetallkomposittlagre fungerer godt i et bredt spekter av bruksområder, er de kanskje ikke egnet for ekstremt høye temperaturer eller høyhastighetsmiljøer. For applikasjoner som krever ekstrem ytelse, for eksempel i enkelte romfarts- eller racingapplikasjoner med høy ytelse, kan spesialiserte materialer som keramikk eller avanserte legeringer være mer passende. I tillegg kan bimetalllagre ha begrensninger i miljøer hvor lageroverflaten er utsatt for alvorlig slitasje eller korrosjon over lange perioder.
Fremtidige trender innen bimetallkomposittlager
9.1 Materielle innovasjoner
Ettersom næringer fortsetter å utvikle seg, øker også behovet for avanserte materialer og teknologier. Fremtiden til bimetallkomposittlagre vil sannsynligvis bli formet av materialinnovasjoner som tilbyr forbedret ytelse, økt levetid og evnen til å tåle mer ekstreme driftsforhold.
Utvikling av nye legeringskombinasjoner
Forskere utforsker stadig nye legeringskombinasjoner som ytterligere kan forbedre egenskapene til bimetallkomposittlagre. For eksempel utvikles legeringer med økt motstand mot slitasje, høyere utmattingsstyrke og forbedret korrosjonsbestandighet. Disse innovasjonene vil sannsynligvis forlenge lagerets levetid i tøffe miljøer, redusere behovet for hyppige utskiftninger og forbedre den generelle effektiviteten.
Spesielt bil- og romfartsindustrien vil sannsynligvis se fremskritt i kombinasjoner av lettvektslegeringer. For eksempel kan det være økt bruk av avanserte aluminiumslegeringer, som gir både styrke og redusert vekt, noe som gjør dem ideelle for høyytelses kjøretøy og fly.
Bruk av avanserte belegg
Utviklingen av avanserte belegg for bimetallkomposittlager er en annen lovende trend. Disse beleggene kan forbedre slitestyrken, korrosjonsbeskyttelsen og smøreevnen til lageroverflaten, noe som fører til lengre levetid og bedre ytelse. Nye belegg, som diamantlignende karbon (DLC) eller keramiske belegg, kan introduseres for å forbedre lagerets evne til å operere under ekstreme belastninger og temperaturer.
9.2 Forbedringer i design og produksjon
Etter hvert som produksjonsteknologiene går videre, vil det være muligheter for å forbedre både design- og produksjonsprosessene til bimetallkomposittlagre, noe som resulterer i mer effektive, kostnadseffektive og høyytende produkter.
Optimalisert lagerdesign
Fremtidige fremskritt innen beregningsdesign og simuleringsverktøy kan føre til optimaliserte lagergeometrier som bedre fordeler belastninger og reduserer slitasje. Ved å bruke simuleringsprogramvare kan produsenter teste ulike lagerdesign før produksjon, noe som muliggjør utvikling av lagre som yter enda mer effektivt og med lengre levetid.
For eksempel kan forbedringer i overflateteksturering og inkorporering av flerlagsdesign bidra til å oppnå bedre smørebestandighet og redusere friksjonen ytterligere. I tillegg kan design som tillater selvsmøring eller inkluderer spor for å fordele smøremiddel mer effektivt bli mer vanlig.
Forbedrede produksjonsprosesser
Fremtiden for produksjon av bimetallkomposittlager vil sannsynligvis også dra nytte av fremskritt innen additiv produksjon (3D-utskrift) og presisjonsstøping. Disse teknologiene kan gjøre det mulig å lage mer komplekse lagerdesign med mer presise toleranser, og til slutt forbedre ytelsen og redusere materialavfall.
I tillegg, ettersom automatisering og robotikk fortsetter å forbedres, kan effektiviteten til lagerproduksjon øke, noe som fører til reduserte kostnader og raskere ledetider. Disse fremskrittene kan gjøre høyytelseslager rimeligere og tilgjengelige for et bredere spekter av bransjer.
Kasusstudier
10.1 Kasusstudie 1: Bilapplikasjon
Detaljert eksempel på bimetalllager i en motor
Bimetallkomposittlagre brukes ofte i bilmotorer på grunn av deres evne til å motstå høye belastninger og redusere friksjon. I denne casestudien vil vi undersøke rollen til bimetallkomposittlagre i veivakselen og koblingsstangen til en forbrenningsmotor.
Bakgrunn
Veivakselen og koblingsstangen er to kritiske komponenter i motorens drivlinje. De opplever høye mekaniske påkjenninger mens motoren går, med veivakselen som utsettes for sykliske belastninger fra stemplene og vevstangen overfører disse kreftene til veivakselen. Lagrene som brukes i disse komponentene må derfor være i stand til å motstå ekstreme krefter samtidig som friksjon og slitasje minimeres.
Utfordringer
Den primære utfordringen for disse lagrene er å håndtere det intense trykket og friksjonen under motordrift. Tradisjonelle lagre slites ofte raskt ut, spesielt under høye hastigheter og temperaturer som er typiske i motormiljøer. Dette kan resultere i kostbart vedlikehold og redusert motorytelse.
Løsning
Bimetallkomposittlagre, spesielt bronselagre med stålstøtte, gir den nødvendige styrken og holdbarheten for disse høystresskomponentene. Stålunderlaget gir den nødvendige strukturelle støtten, mens bronselagerlaget sikrer utmerket slitestyrke og friksjonsreduksjon. Denne kombinasjonen forlenger levetiden til lagrene betydelig, reduserer risikoen for feil og forbedrer den generelle ytelsen til motoren.
Resultater
Bruk av bimetallkomposittlagre i veivakselen og koblingsstangen har resultert i forbedret motoreffektivitet, redusert drivstofforbruk og forbedret motorens totale levetid. Lagrenes evne til å redusere friksjonen har også ført til jevnere motordrift, noe som resulterer i mindre varmeutvikling og en roligere tur for kjøretøyet.
10.2 Kasusstudie 2: Industriell anvendelse
Detaljert eksempel på bimetalllager i tunge maskiner
Tungt maskineri som brukes i konstruksjon og gruvedrift opererer i noen av de mest utfordrende miljøene. Disse maskinene utsettes for ekstreme belastninger, skitt, støv og høye nivåer av vibrasjoner. Under slike krevende forhold er ytelsen og holdbarheten til lagre avgjørende for å opprettholde maskinens funksjonalitet og minimere nedetid.
Bakgrunn
I en gruveapplikasjon brukes store gravemaskiner til å grave og flytte jord i dagbrudd. Utstyret inkluderer en roterende skuffe og en bom, som støttes av kraftige lagre. Disse lagrene opplever høye radielle og aksiale belastninger, samt eksponering for smuss, støv og fuktighet, noe som kan akselerere slitasje og føre til hyppig lagersvikt.
Utfordringer
Det tøffe driftsmiljøet, kombinert med konstant bevegelse og tunge belastninger, utgjør en betydelig utfordring for lagermaterialer. I denne applikasjonen må lagrene ikke bare håndtere det ekstreme trykket, men også tåle forurensning fra smuss og vann, noe som kan føre til rust og korrosjon hvis de ikke er riktig beskyttet.
Løsning
Stålstøttede bronselagre ble valgt for denne applikasjonen på grunn av deres utmerkede slitestyrke og evne til å håndtere høye radielle belastninger. I tillegg tilbyr bronselaget god korrosjonsbestandighet, noe som er avgjørende for å beskytte lagrene mot elementene i gruvemiljøet. For ytterligere å forbedre ytelsen ble smørespor innlemmet i lagerdesignet for å sikre en kontinuerlig tilførsel av smøremiddel, selv under støvete og høytrykksforhold.
Resultater
Bruken av bimetallkomposittlagre i dette gruvemaskineriet resulterte i reduserte nedetid og vedlikeholdskostnader. Lagrene var i stand til å tåle de store belastningene og ekstreme forholdene, med betydelig mindre slitasje enn tradisjonelle lagre. Smøresporene sørget for at lagrene fortsatte å fungere jevnt, selv i nærvær av smuss og fuktighet, og forlenget deres levetid.
Konklusjon
11.1 Sammendrag av nøkkelpunkter
Bimetallkomposittlagre tilbyr en kraftig løsning for høyytelsesapplikasjoner på tvers av en rekke bransjer. Ved å kombinere styrken til stål med slitestyrken og smøreegenskapene til mykere metaller som bronse eller aluminium, gir disse lagrene utmerket holdbarhet, høy lastekapasitet og motstand mot tretthet. Noen av de viktigste fordelene med bimetallkomposittlagre inkluderer:
Høy lastekapasitet : Stålstøtten gir den styrken som trengs for å støtte tunge belastninger, mens bærelaget takler friksjon og slitestyrke.
Slitasjemotstand : Lagermaterialets sammensetning, ofte bronse eller aluminium, gir overlegen slitestyrke, selv i utfordrende miljøer.
Korrosjonsmotstand : Bimetallkomposittlagre er ofte designet med materialer som motstår korrosjon, noe som gjør dem ideelle for bruk i miljøer der eksponering for fuktighet eller kjemikalier er en bekymring.
Utmattelsesstyrke : Disse lagrene er designet for å håndtere gjentatt belastning uten feil, noe som gjør dem egnet for krevende, langvarig bruk.
Bimetallkomposittlagre er mye brukt i bil-, industri- og romfartsapplikasjoner, noe som bidrar til levetiden og effektiviteten til maskiner og kjøretøy.
11.2 Siste tanker
Når du velger et lager for en spesifikk applikasjon, er det viktig å ta hensyn til miljøfaktorer, belastningskrav og ønsket levetid for komponenten. Bimetallkomposittlagre tilbyr en balanse mellom styrke, holdbarhet og slitestyrke, noe som gjør dem til et solid valg for et bredt spekter av bransjer. Det er imidlertid viktig å være oppmerksom på potensialet for korrosjon i visse miljøer og kompleksiteten i deres produksjonsprosesser.
Ettersom industrien fortsetter å utvikle seg, ser fremtiden for bimetallkomposittlagre lovende ut, med fremskritt innen materialer, belegg og produksjonsprosesser som fører til mer effektive, kostnadseffektive og høyytelsesprodukter. Den fortsatte utviklingen av nye legeringer og integreringen av avanserte produksjonsteknikker vil sannsynligvis ytterligere forbedre egenskapene til bimetallkomposittlagre, noe som gjør dem enda mer egnet for en rekke krevende bruksområder.
Avslutningsvis, å velge riktig bimetallkomposittlager for din applikasjon krever en grundig forståelse av driftsforholdene og materialegenskaper. Med riktig installasjon, vedlikehold og smøring kan bimetallkomposittlagre tilby forlenget levetid og pålitelig ytelse, noe som reduserer behovet for hyppige utskiftninger og minimerer nedetiden.
